Класс 200 полиэфир или полиэстеримид переполнен полиамидом - Имид эмалированный круглый алюминиевый провод
Есть вопросы? Представители по продажам GNEE теперь доступны для живого чата сейчас
Отправить электронное письмо:sales@gneeelectric.com
Тел:+8615824687445
Эта проволока имеет первичное покрытие полиэстера или полиэстерамида. И вторичное пальто полиамида - imide. Он предназначен для обеспечения улучшенных тепловых, механических и электрических свойств.
Диапазон номинальных диаметров проводника, охватываемых этим документом:
Класс 0,250 мм до 3150 мм;
Степень 0,250 мм до 5000 мм.
Номинальные диаметры проводника указаны в пункте 4 LEC 60317-0-3: 2008 и IEC 60317-0-3: 2008/AMD1: 2013.
Эмалированная круглая алюминиевая проволока с покрытиями полиэфира или полиэстерамида и поверх покрыта полиамидом - imide. Он представляет собой специализированный тип магнитного провода, используемого в различных высоких - Электрические и электронные приложения. Эта комбинация материалов обеспечивает превосходные тепловые, механические и электрические свойства, что делает его подходящим для требовательных сред.
Комбинация полиэстера или полиэстерамида с полиамидом - имидных покрытий на алюминиевой проволоке обеспечивает более высокую производительность-, стоимость - эффективна. Его повышенная тепловая стабильность, механическая долговечность и химическая стойкость делают его идеальным для трансформаторов, двигателей, генераторов, катушек и других требовательных применений.
Базовый материал: Алюминий. Легкий и гибкий. Отличная электрическая проводимость. Стоимость - эффективно по сравнению с медью.
Температура обмотки провода
Класс 200 - это тепловой класс, который требует минимального индекса температуры 200 и температуры теплового шока не менее 220 градусов.
Температура в градусах Цельсия, соответствующая индексу температуры, не обязательно. Рекомендуется эксплуатировать проволоку, и это будет зависеть от многих факторов, включая тип вовлеченного оборудования.
Вырежьте - через: в течение 2 мин не произойдет сбой при 320 градусах.
Индекс температуры: пункт 15 LEC 60317-0-3: 2008 и LEC 60317-0-3: 2008/AMD1: 2013 применяется. Минимальный индекс температуры должен быть 200.
Сопротивление хладагентам: процент добываемого вещества не должен превышать 0,5%. Требование к напряжению разбивки должно составлять 75% от минимального указанного значения.
Технические характеристики-IEC 60317-25-2020 Стандарт
Справочный стандарт Требования к полиэфиру или полиэстеримид по покрытию полиамидом - ИМИД -эмалированным круглым алюминиевым проводом, класс 200.
В этой части LEC 60317 определяется требования эмалированных круглых алюминиевых проводов класса 200 с двойным покрытием. Основное покрытие основано на полиэфирной или полиэстермидной смоле. Он может быть изменен при условии, что он сохраняет химическую идентичность исходной смолы и соответствует всем указанным требованиям к проводам. Наложенное покрытие основано на полиамиде - имидной смоле.
Первичное покрытие: полиэфир или полиэстеримид.
Это широко используемая проволочная эмаль с превосходными тепловыми свойствами, классом 180 или выше. Это может быть применено к одному - покрытию и двойным - приложениями покрытия.
Адекватная тепловая стабильность: эти покрытия обычно могут выдержать температуру до 180 градусов, что делает их подходящими для высокого - температурных применений.
Обеспечивает хорошую изоляцию и механическую прочность. Устойчив к растворителям и химикатам.
Вторичное покрытие: полиамид - imide.
Полиамид - imide (pai) известен своей превосходной термической и химической стойкостью. Отличный механический - Удержание свойства при повышенных температурах.
PAI может выдержать температуру до 220 градусов или выше, расширяя эксплуатационный диапазон провода. Он обеспечивает исключительную устойчивость к широкому диапазону химических веществ, включая растворители и коррозионные агенты.
Сопротивление истиранию (номинальные диаметры проводника до 2500 мм)
Провод должен соответствовать требованиям, приведенным в таблице 1.
Для промежуточных номинальных диаметров проводника следует принимать значение следующего по величине диаметром номинального проводника.
| Таблица 1 - Сопротивление истиранию | ||||
| Номинальный проводник Diametermm | 1 класс | 2 класс | ||
| Минимальная средняя сила отказа | Минимальная сила отказа каждого измерения n | Минимальная средняя сила отказа | Минимальная сила отказа каждого измерения n | |
| 0,400 0,450 0,500 0,560 0,630 0,710 0,800 0,900 1,000 1,120 1,250 1,400 1,600 1,800 2,000 2,240 2,500 |
1,95 2,10 2,25 2,40 2,55 2,75 2,95 3,15 3,40 3,70 3.95 4,25 4,60 5,00 5,30 5,70 6,10 |
1,65 1,75 1,90 2,05 2,20 2,35 2,50 2,70 2,90 3,10 3,35 3,60 3,90 4,20 4,50 4,80 5,15 |
3,15 3,40 3,60 3,85 4,15 4,45 4,75 5,10 5,45 5,80 6,25 6,65 7,15 7,70 8,20 8,75 9,30 |
2,65 2,85 3,05 3,25 3,50 3,75 4,05 4,30 4,60 4,90 5,25 5,45 5,85 6,50 6,95 7,40 7,90 |
Почему выбирают перепрокат по полиэстеру CHALCO 200 с полиамидом - ИМИД -эмалированным круглым алюминиевым проводом?
Производственный стандарт
GBT 23312.7-2009, IEC 60317-25-2020
Сертификация
Продукты Chalco производятся в нашем состоянии - of - Art Factory - в рамках строгого качества и экологических систем, сертифицированная ISO.
производственная способность
Производство и управление соответствуют международной системе качества электроэнергии, обеспечивая наилучшее качество длительного срока службы, высокую механическую прочность, высокую электропроводность и высокотемпературные характеристики смягчения устойчивости.
Спецификации 200 класса полиэстера перекрыта полиамидом - Имид эмалированный круглый алюминиевый провод
| Сплав | Характер | Спецификации | |
| Сгущается | Внутренний идентификатор | ||
| 1060, 1070 | O | 0.25-1.6 | 150, 200, 300 |
| 0.25-5.0 | 150, 200, 300 | ||
| Толерантность к толщине | +0.02 мм /0 мм | ||
Сопротивление царапин 200 класса Полиэфир перекрыта полиамидом - Имид эмалированный круглый алюминиевый провод
| Проводник номинальный диаметр мм | 1 класс | 2class | ||
| Минимальная средняя сила царапины n | Минимальная сила царапин в каждом тесте n | Минимальная средняя сила царапины N | Минимальная сила царапин в каждом тесте n | |
| 0.4 | 1.95 | 1.65 | 3.15 | 2.65 |
| 0.45 | 2.1 | 1.75 | 3.4 | 2.85 |
| 0.5 | 2.25 | 1.9 | 3.6 | 3.05 |
| 0.56 | 2.4 | 2.05 | 3.85 | 3.25 |
| 0.63 | 2.55 | 2.2 | 4.15 | 3.5 |
| 0.71 | 2.75 | 2.35 | 4.45 | 3.75 |
| 0.8 | 2.95 | 2.5 | 4.75 | 4.05 |
| 0.9 | 3.15 | 2.7 | 5.1 | 4.3 |
| 1 | 3.4 | 2.9 | 5.45 | 4.6 |
| 1.12 | 3.7 | 3.1 | 5.8 | 4.9 |
| 1.25 | 3.95 | 3.35 | 6.25 | 5.25 |
| 1.4 | 4.25 | 3.6 | 6.65 | 5.45 |
| 1.6 | 4.6 | 3.9 | 7.15 | 5.85 |
| 1.8 | 5.00 | 4.20 | 7.7 | 6.5 |
| 2 | 5.30 | 4.50 | 8.2 | 6.95 |
| 2.24 | 5.70 | 4.80 | 8.75 | 7.4 |
| 2.5 | 6.10 | 5.15 | 9.3 | 7.9 |
| Примечание. Для промежуточного размера номинального диаметра проводника следует принимать значение следующего более крупного номинального диаметра проводника. | ||||
Удлинение 200 класса полиэфир перекрыта полиамидом - Имид эмалированный круглый алюминиевый провод
| Номинальный диаметр проводника мм | Удлинениеминимум | Прочность на растяжение минимум | |
| Над | Вплоть до и включать | % | Ntmmm - 2 |
| – | 0,400 | 10 | 90 |
| 0,400 | 1,000 | 12 | 90 |
| 1,000 | 2,000 | 15 | 80 |
| 2,000 | 5,000 | 15 | 70 |
Напряжение разбивки 200 класса полиэфир перекрыта полиамидом - Имид Эмалированный круглый алюминиевый проволоки
| Номинальный диаметр проводника мм | Минимальное напряжение срыва (значение среднеквадратичного значения) v | |||
| класс 1 и класс 1B | класс 2 и класс 2B | |||
| Комнатная температура | Повышенная температура | Комнатная температура | Повышенная температура | |
| 0.250 | 2100 | 2100 | 3900 | 2900 |
| 0.280 | 2200 | 2200 | 4000 | 3000 |
| 0.315 | 2200 | 2200 | 4100 | 3100 |
| 0.355 | 2300 | 2300 | 4300 | 3200 |
| 0.400 | 2300 | 2300 | 4400 | 3300 |
| 0.450 | 2300 | 2300 | 4400 | 3300 |
| 0.500 | 2400 | 2400 | 4600 | 3500 |
| 0.560 | 2500 | 2500 | 4600 | 3500 |
| 0.630 | 2600 | 2600 | 4800 | 3600 |
| 0.710 | 2600 | 2600 | 4800 | 3600 |
| 0.80o | 2600 | 2600 | 4900 | 3700 |
| 0.900 | 2700 | 2700 | 5000 | 3800 |
| 1.000 до 2500 | 2700 | 2700 | 5000 | 3800 |
Характеристики 200 - класс Полиэстер/полиамид-имид-композитный эмалированный круглый круглый проволока
При сухой и влажной условиях отличная стойкость к расщеплению напряжения;
Отличное смягчение поломки и производительность теплового шока;
Отличная выносливость пленки и сопротивление царапин;
Анти - хладагент, химический рупин отличный характер коррозии;
Провод с полиэфиром, покрытый грудью, обладает большей отличной адгезией и смягчением производительности разбивки;
Полиэстеримидный праймер Эмалированный проволока обладает более превосходным сопротивлением перегрузке, тепловыдержению и высокотемпературным характеристикам пенообразования хладагента;
Совместим с большинством пропитанных красок.

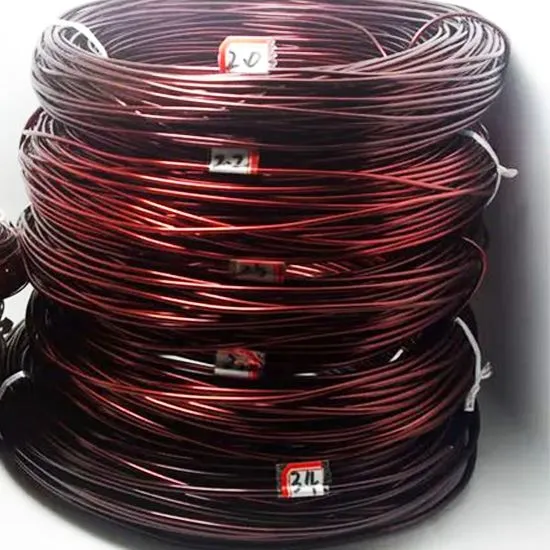

0,8 мм 1,0 мм 1,25 мм 2,0 мм 2,2 мм 2,5 мм 3,0 мм 3,4 мм эмалированный круглый круглый провод
Меры предосторожности для использования 200 - класса полиэфир/полиамид-имид композитный эмалированный алюминиевый круглый провод
Легко гидролизовать в воде -, содержащей систему герметизации (будьте осторожны при использовании ее для герметизации двигателей и электрических приборов);
Несовместимо с поливинилхлоридом, неопреном и т. Д., Хлор -, содержащий полимерные соединения, и несовместимый с хлоридом - Ion -, содержащих соли;
Эмалированная алюминиевая эмалированная проволока имеет плохую электрическую проводимость и не подходит для электрических обмоток двигателей с высокой мощностью, короткой - перегрузкой термина и Long - операции термина;
Рабочая температура алюминиевой эмалированной проволоки, используемой в двигателе компрессора охлаждения, не должна превышать 130 градусов;
Рабочая температура двигателя компрессора охлаждения для эмалированной проволоки с полиэфирным основанием не должна превышать 130 градусов.
Применение 200 класса полиэфир/полиамидимид композитный эмалированный алюминиевый круглый проволока
Передача питания:Полиэфир/полиамид имид композитный эмалированный круглый круглый проволока может использоваться в качестве линии передачи питания для передачи питания от электростанций на различных конечных пользователей. По сравнению с традиционными медными проводами, алюминиевые провода имеют более низкие затраты и более легкий вес, что может снизить потери передачи.
Моторное производство:Этот композитный эмалированный провод также широко используется в промышленности автопроизводства. Его можно использовать для производства различных типов двигателей, включая двигатели переменного тока и DC. Изоляционный слой эмалированного провода обладает хорошей изоляцией и термостойкостью, которая может защитить проволоку в высоких температурных средах- и обеспечить надежную электрическую изоляцию.
Мгновенная цитата
Производство трансформатора:Полиэфир/полиамид имид композитный эмалированный алюминиевый круглый проволока также часто используется в производстве трансформатора. Трансформаторы являются важными компонентами в системе питания, используемых для изменения уровней напряжения. Эмалированные провода играют проводящую и изолирующую роль в обмотках трансформаторов, обеспечивая эффективную передачу и преобразование электрической энергии.
В целом, для обмоток двигателей охлажденных устройств и высоких трансформаторов типа - температурных двигателей и высоких трансформаторов типа; Катушка High - Температура электрические инструменты; Различные промышленные двигатели, особенно часто начинали двигатели и перегруженные моторные обмотки; Электрический инструмент моторная обмотка; Запуск автомобиля и обмотка двигателя генератора. Электронные балласты и обмотки питания выпрямителя имеют важные применения в передаче питания и производстве двигателя. Их характеристики включают недорогие, легкие и хорошие электрические характеристики, что делает их одним из ключевых материалов в энергетической отрасли и электротехнике.
Различные спецификации продукта:
| Эмалированный круглый алюминиевый провод
Диаметр (мм): 0,15-5,33 Класс температуры: 130 155,180,200,240 |
Эмалированная плоская алюминиевая проволока
Диаметр (мм): A: 1,0-10,0, B: 2,0-16 Класс температуры: 130 155,180,200,240 |
| Эмалированная круглая медная проволока
Диаметр (мм): 0,1-5,0 Температурный класс: 130 155,180,200,220 |
Эмалированная плоская медная проволока
Диаметр (мм): A: 0,8-5,6, B: 2,0-16 Класс температуры: 180,200,220 |
| Не тканая ткань/ полиэфирная пленка
Диаметр (мм): раунд: 1,7-8,0, плоская: A: 1-8, B: 3-25 Температурный класс: 220 |
Полиимидная пленка
Диаметр (мм): раунд: 1,7-8,0, квартира: A: 1,0-8, B: 3-25 Температурный класс: 240 |
| Пленка обернутая эмалированная проволока
Диаметр (мм): раунд: 1,7-5,0 А: 0,8-5,6, б: 2-16 Температурный класс: 220 |
Покрытый бумажными бумагами
Диаметр (мм): раунд: 1,7-8,0, квартира: A: 1-10, b: 3-25 Температурный класс: 220 |
| Пленка из стекловолоконной пленки
Диаметр (мм): раунд: 1,7-6,0, плоская: a: 0,3-5,6, b: 2-16 Температурный класс: 220 |
Крафт -бумажная оберщенная проволока
Диаметр (мм): раунд: 1,7-8,0 А: 1-8, б: 3-25 Температурный класс: 240 |
горячая этикетка : Класс 200 полиэфир или полиэстеримид переполнен полиамидом - эмалированной круглой алюминиевой проволокой, китайским полиэстером или полиэстеримидом, перекрытым полиамидом {{3} Имид -эмалевые
