Принцип работы трансформатора сухого типа мощностью 1000 кВА

Чтобы оценить надежность GNEEТрансформатор сухого типа мощностью 1000 кВА, важно понимать сложную технику, лежащую в основе его работы. В отличие от традиционных масляных-погружных агрегатов,Трехфазный трансформатор-сухого-типадля управления преобразованием напряжения используется воздух и твердые изоляционные материалы.



Как специалистПроизводитель трансформаторов сухого типа из литой смолыGNEE использует принципы электромагнитной индукции в сочетании с передовыми технологиями материаловедения, чтобы обеспечить безопасное и эффективное снижение мощности при использовании внутри помещений.





На самом фундаментальном уровнеТрансформатор сухого типа мощностью 1000 кВАработает на основе закона электромагнитной индукции Фарадея. Когда переменный ток (AC) протекает через первичную обмотку, он создает переменный магнитный поток в ламинированном сердечнике из кремниевой стали. Затем этот поток проходит черезтрансформатор с сухим сердечникоми индуцирует напряжение во вторичной обмотке.



Аспект «Трех-фаз» относится к трем наборам первичных и вторичных обмоток, расположенных вокруг сердечника. ВТрех-трансформатор из литой смолы, эти фазы смещены на 120 градусов, обеспечивая сбалансированный и непрерывный поток мощности, который необходим для тяжелых-двигателей и чувствительных серверов, установленных в высотных-зданиях и центрах обработки данных. Благодаря точному-разработке коэффициента трансформации этих обмоток компания GNEE обеспечивает точное выходное напряжение с минимальным отклонением энергии.

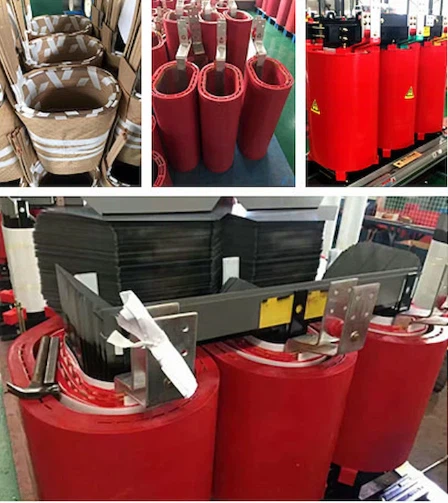

Сердечник, обмотки высокого напряжения и обмотки низкого напряжения силового трансформатора с литой изоляцией.





Одна из определяющих особенностей А.Трансформатор сухого типа с литой катушкойотсутствие жидкого теплоносителя. На нашем заводе мы используем процесс вакуумного литья, при котором обмотки высокого- напряжения полностью герметизируются эпоксидной смолой. Это создаеттрансформатор из литой смолыкоторый невосприимчив к проблемам «дыхания», с которыми сталкиваются маслонаполненные агрегаты.



Электромагнитная стабильность:Смола удерживает обмотки в жесткой конструкции, предотвращая механические вибрации, которые со временем вызывают шум и износ.



Диэлектрическая прочность:Эпоксидная смола обеспечивает превосходную изоляцию, позволяяВнутренний трехфазный-трансформатордля работы с высоким напряжением в гораздо более компактном корпусе.



Тепловыделение:Хотя это «сухая» система,силовой трансформатор из литой смолымежду змеевиками используются воздушные каналы, обеспечивающие естественную конвекцию (AN) или принудительное воздушное охлаждение (AF) для эффективного отвода тепла от сердечника.





Эффективность является краеугольным камнем философии дизайна GNEE. АТрансформатор сухого-типа с низкими потерямидостигает высокой эффективности за счет устранения двух типов потерь энергии: потерь в железе и потерь в меди.



Потеря железа (без-потери нагрузки):Благодаря использованию высококачественной-зернистой-кремнистой стали втрансформатор с сухим сердечником, мы минимизируем потери энергии из-за гистерезиса и вихревых токов внутри самого сердечника.



Потери меди (потери нагрузки):Используя для обмоток электролитическую медь или алюминий высокой-чистоты, нашиРаспределительный трансформатор из литой смолыминимизирует сопротивление, гарантируя, что больше энергии достигнет вашего оборудования и меньше будет потрачено в виде тепла.



Именно такое внимание к сокращению потерь является причиной того, что нашасухой распределительный трансформаторявляется предпочтительным выбором для сертифицированных LEED-зданий и экологически чистых центров обработки данных, где важен каждый киловатт.





Компонент	Функция трансформатора 1000 кВА	Материал/Характеристика
Магнитный сердечник	Обеспечивает путь для магнитного потока	Холоднокатаная-зернистая-кремниистая сталь с ориентированной структурой
Обмотка ВН	Получает высокое напряжение от сети	Вакуумная-капсуляция из эпоксидной смолы, отлитая в вакууме
Обмотка НН	Подает пониженное-напряжение на нагрузку	Медная/алюминиевая фольга с высокой-проводимостью
Система изоляции	Предотвращает возникновение электрической дуги	Невоспламеняющиеся материалы класса F или H.-Невоспламеняющиеся материалы.
Контроллер температуры	Отслеживает нагрев теплообменника-в режиме реального времени	Датчики PT100 с цифровым дисплеем





Принцип работытрансформаторы из сухой литой смолыделает их более безопасными для густонаселенных районов. Поскольку изоляция прочная и не-токсичная, риск утечек масла, загрязняющих грунтовые воды или вызывающих опасность пожара при установке в подвале или на крыше, нулевой.



Кроме того,Распределительный трансформатор из литой смолыпредназначен для выдерживания «термического удара». Это означает, что когда в больнице внезапно включается оборудование с высокой потребляющей способностью,-например, аппарат МРТ, трансформатор может выдержать быстрое повышение температуры без растрескивания изоляции,-распространенной точки отказа в устройствах более низкого-качества.





Понимание принципа работыТрансформатор сухого типа мощностью 1000 кВАпоказывает, почему это сердце современной электрической инфраструктуры. От точноститрансформатор с сухим сердечникомна долговечностьтрансформатор из литой смолыПосле завершения GNEE гарантирует, что каждый компонент оптимизирован для обеспечения производительности.



Как ветеранпроизводители трансформаторов сухого типа из литой смолы, мы сочетаем теоретическую физику с практической инженерией, чтобы предоставить вамТрансформатор сухого-типа с низкими потерямиэто выдерживает испытание временем.

Запросить цену



Вы ищете надежный трехфазный сухой трансформатор-типа для своего следующего проекта?

[ОТПРАВИТЬ ЗАПРОС СЕЙЧАС]поговорить с нашей технической командой. Нужен ли вам стандартсухой распределительный трансформаторили специально разработанный-Трансформатор сухого типа с литой катушкойКомпания GNEE располагает производственными мощностями и опытом, позволяющими доставить идеальное решение непосредственно на ваш объект.



Какова основная роль масла в масляных трансформаторах?

Масло в масляных трансформаторах выполняет двойную функцию: изоляцию и охлаждение. Он действует как барьер, предотвращающий утечки электрического тока, и рассеивает выделяемое тепло, предотвращая перегрев и потенциальные электрические неисправности.



Как часто следует проводить испытание на электрическую прочность?

Испытания диэлектрической прочности обычно рекомендуется проводить ежегодно или по рекомендации производителя в соответствии с условиями эксплуатации для поддержания оптимальных характеристик трансформатора.



Почему контроль уровня масла необходим для обслуживания трансформатора?

Контроль уровня масла имеет решающее значение, поскольку низкий уровень масла может привести к перегреву и снижению изоляционной способности, увеличивая риск электрических неисправностей.



Какие меры могут предотвратить тепловые перегрузки в трансформаторах?

Меры по предотвращению тепловых перегрузок включают оптимизацию распределения нагрузки, использование передовых методов охлаждения и непрерывный мониторинг температуры с быстрыми корректирующими действиями при необходимости.



Как тепловидение может помочь в обслуживании трансформатора?

Тепловидение фиксирует инфракрасные изображения для выявления горячих точек, которые могут указывать на проблемы с электричеством или потенциальные неисправности компонентов, что позволяет своевременно вмешаться и предотвратить более крупные неисправности.



Что делает масляные трансформаторы более эффективными, чем альтернативы сухого-типа?

Масляные трансформаторы достигают превосходной эффективности за счет улучшенных возможностей охлаждения, которые обеспечивают более высокую плотность мощности и снижение потерь. Жидкая изоляция обеспечивает лучшую теплопроводность по сравнению с воздухом, что позволяет создавать более компактные конструкции с улучшенными электрическими характеристиками. Современные конструкции масляных трансформаторов обычно достигают КПД, превышающего 99 %, в то время как сопоставимые агрегаты сухого-типа могут иметь КПД на несколько процентных пунктов ниже из-за тепловых и конструктивных ограничений.
