Разница термического класса B/F/H для обмоток трансформатора сухого типа

При проектировании или закупке электрооборудования необходимо пониматьразница термического класса B/F/H длятрансформатор сухого типаобмоткиимеет важное значение для обеспечения надежности и безопасности системы. Термический класс или класс изоляции определяет максимальную температуру, которую может выдержать система изоляции трансформатора, прежде чем срок его службы начнет быстро ухудшаться. Выбор неправильного теплового класса для вашеготрансформатор сухого-типаможет привести к преждевременному выходу из строя, пожару и дорогостоящему простою.



Будучи премьер-министромпроизводители трансформаторов сухого типа из литой смолыи глобальный поставщик,ГНЕЭимеет более чем 18-летний опыт создания высокопроизводительных-производительныхтрехфазный трансформатор-сухого-типаединицы. Мы располагаем производственным предприятием мирового-класса, оснащенным технологиями точной намотки и вакуумного литья.



Нужен ли вамвнутренний трехфазный трансформатор-для коммерческого небоскреба или прочногоРаспределительный трансформатор из литой смолыдля промышленного использования компания GNEE предлагает решения,-прямо изготавливаемые с учетом ваших конкретных требований к температуре.





разница термического класса B/F/H для обмоток трансформатора сухого типав первую очередь определяется международными стандартами (IEC 60085 и NEMA). Эти классы отражают «термическую стойкость» материалов, используемых в производстве.трансформатор с сухим сердечником, такие как смола, ленты и покрытия проводов.



• Класс Б:Допускает максимальную рабочую температуру130 градусов. Это традиционный стандарт, но он становится все более редким в современных высокопроизводительных-устройствах.
• Класс Ф:Допускает максимальную рабочую температуру155 градусов. В настоящее время это отраслевой стандарт длятрехфазный-трансформатор из литой смолы.
• Класс Н:Допускает максимальную рабочую температуру180 градусов. Этот класс зарезервирован для сред с высокими-требованиями, где пространство ограничено и выделяется большое количество тепла.



ДляТрансформатор сухого типа с литой катушкойСистема изоляции должна выдерживать не только температуру окружающей среды, но и повышение температуры, вызванное электрическим сопротивлением (потери нагрузки).

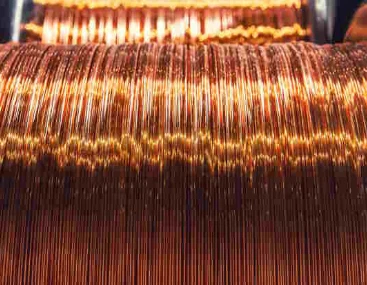

Крупный план-высококачественных-медных обмоток.





Чтобы по-настоящему понятьразница термического класса B/F/H для обмоток трансформатора сухого типа, мы должны посмотреть, как рассчитывается «Повышение температуры». Общая температурасиловой трансформатор из литой смолыпредставляет собой сумму температуры окружающей среды (обычно принимаемой равной 40 градусам), допустимого повышения температуры и запаса прочности для «горячей точки».



Втрехфазный трансформатор-сухого-типа, Класс F пользуется большим предпочтением, поскольку он обеспечивает идеальный баланс между стоимостью и долговечностью. Блок класса F допускает повышение температуры до 100 К (Кельвин). Если окружающая среда очень жаркая или еслисухой распределительный трансформатордолжны выдерживать частые перегрузки, переход на класс H является более безопасным вложением средств. Этот дополнительный тепловой запас предотвращает хрупкость изоляции с течением времени, что является частой причиной коротких замыканий в нижнихтрансформаторы из сухой литой смолы.





Ниже представлена ​​подробная сравнительная таблица, которая поможет вам визуализироватьразница термического класса B/F/H для обмоток трансформатора сухого типаисходя из стандартных условий эксплуатации (при температуре окружающей среды 40 градусов).



Класс изоляции	Макс. Общая температура	Допустимая темп. Рост	Маржа горячей точки	Типичное применение
Класс Б	130 градусов	80K	10 градусов	Небольшие и старые устройства низкого-низкого напряжения
Класс F	155 градусов	100K	15 градусов	Стандартныйтрансформатор из литой смолы
Класс Н	180 градусов	125K	15 градусов	Высокая-нагрузкавнутренний трехфазный трансформатор-
Класс С	220 градусов +	150K+	30 градусов	Специализированная высокотемпературная-добыча/тяга





На современном рынке,Разница между термическим классом B/F/H для обмоток трансформатора сухого типачасто выражается в физическом размере и эффективности устройства. АТрансформатор сухого-типа с низкими потерямииспользование изоляции класса H может быть спроектировано более компактно, поскольку материалы могут безопасно выдерживать более высокие плотности тепла.



Кроме того, GNEEсиловой трансформатор из литой смолыВ моделях используются современные эпоксидные смолы, специально разработанные для соответствия классам F и H. Эти смолы обеспечивают:

• Огнестойкость:Самозатухающие-свойства, жизненно важные длявнутренний трехфазный трансформатор-установки.
• Влагостойкость:Литая смола герметизирует обмотки, благодаря чему они превосходят устройства класса B с открытой-вентиляцией во влажных условиях.
• Механическая прочность:Высокие термические классы часто включают более прочные смолы, которые устойчивы к растрескиванию во время циклов термического расширения и сжатия.трехфазный-трансформатор из литой смолы.







«Правило 10» в электротехнике гласит, что на каждые 10 градусов превышения номинального температурного предела срок службы изоляции сокращается вдвое. Это подчеркивает, почемуразница термического класса B/F/H для обмоток трансформатора сухого типаочень важен для вашей рентабельности инвестиций.



ВыбравРаспределительный трансформатор из литой смолыИмея более высокий тепловой класс (например, класс H), но работая при температурах класса F, вы создаете мощный буфер безопасности. Это распространенная стратегия, используемая инженерами GNEE для предоставления нашим клиентам «сверх-надежных» решений.



Будучи ведущимпроизводители трансформаторов сухого типа из литой смолы, мы гарантируем, что нашитрансформаторы из сухой литой смолытестируются в условиях полной-нагрузки, чтобы убедиться, что повышение температуры остается в пределах назначенного термического класса.





Где вы устанавливаете свойвнутренний трехфазный трансформатор-определяет, какой тепловой класс вам следует выбрать:

• Коммерческие здания:Класс F обычно достаточен и наиболее эффективен с точки зрения затрат-для систем отопления, вентиляции и кондиционирования и освещения.
• Центры обработки данных и больницы:Рекомендуется использовать класс H из-за критического характера нагрузки и возможности гармонического-нагревания вТрансформатор сухого типа с литой катушкой.
• Возобновляемая энергия (солнечная/ветровая):Часто требуется класс H или выше, чтобы выдерживать переменные нагрузки и окружающее тепло, встречающееся в помещениях с инверторами.



ГНЭЭТрансформатор сухого-типа с низкими потерямиМодельный ряд разработан, чтобы превзойти эти требования, предоставляя вамтрансформатор с сухим сердечникомкоторый остается хладнокровным под давлением.



Ряд готовых трансформаторов на складе GNEE.





Выбор GNEE означает сотрудничество с производителем, который отдает приоритет технической прозрачности. Мы не просто продаемсухой распределительный трансформатор; мы предоставляем полностью инженерное решение. Наштрансформатор из литой смолыПроизводственная линия соответствует стандартам ISO 9001, и каждое устройство подвергается строгим стандартным испытаниям, включая испытания на частичный разряд и испытания на повышение температуры, чтобы подтвердить соответствие его теплового класса.



Когда вы сравниваетеразница термического класса B/F/H для обмоток трансформатора сухого типа, вы обнаружите, что стремление GNEE использовать превосходные материалы классов F и H гарантирует, что ваш проект будет соответствовать самым высоким мировым стандартам безопасности и энергоэффективности.





Пониманиеразница термического класса B/F/H для обмоток трансформатора сухого типаявляется ключом к принятию разумного решения о закупках. Нужна ли вам стандартная надежность класса F или высокая-производительность класса H, выбор правильного класса изоляции гарантирует вашу надежность.трансформатор сухого-типабудет безопасно работать десятилетиями.

Запросить цену



Готовы выбрать подходящую изоляцию для вашего следующего проекта?Не соглашайтесь на «стандарт», если вы можете «оптимизировать».



Свяжитесь с GNEE сегоднядля комплексной технической консультации и конкурентоспособного предложения по нашемутрехфазный трансформатор-сухого-типаисиловой трансформатор из литой смолыпродукты. Наша команда экспертов готова помочь вам сориентироваться в сложностях термических классов, чтобы найти идеальный вариант для ваших нужд.Запросите сейчас, чтобы начать!
