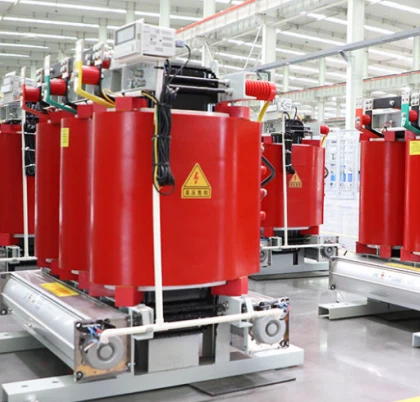

Расшифровка сухого трансформатора SCB18-2000/10

В распределении электроэнергии, электроснабжении зданий и промышленных проектах кодексСКБ18-2000/10часто появляется в спецификациях. Он представляет собой один из самых популярных трансформаторов сухого-типа на современном рынке, сочетающий в себе энергоэффективность, безопасность и надежность.



Однако многие специалисты-электрики не совсем уверены в интерпретации каждой буквы и цифры. В этой статье шаг за шагом разбирается SCB18-2000/10 и приводятся практические основы для принятия более эффективных решений по выбору.



Нажмите, чтобы узнать больше о сухих трансформаторах-типа мощностью 2000 кВА.





✅ S: Трех-фазный. Обозначает трехфазный трансформатор, основную конфигурацию существующей системы передачи и распределения электроэнергии. Он применим к большинству сценариев распределения электроэнергии в промышленности и зданиях с более высокой стабильностью.



✅ C: Литье из эпоксидной смолы. Это основной процесс производства трансформаторов сухого-типа. Обмотки отлиты целиком и залиты эпоксидной смолой. Он отличается влагостойкостью, огнестойкостью, огнестойкостью и нулевым загрязнением. Никакая масляная среда не требуется; он безопасен и экологичен-и может быть установлен непосредственно в закрытых помещениях, например внутри помещений и подвалах.



✅ B: Намотка из медной фольги. Для производства намотки используется медная фольга высокого-качества. По сравнению с традиционными обмотками из медной проволоки, она обеспечивает лучшую электропроводность и меньшие потери нагрузки, а также более компактную структуру обмотки. Его характеристики рассеивания тепла и механическая прочность значительно улучшены, что обеспечивает более-экономию энергии и долговечность работы.



✅ 18: Серийный номер конструкции. Обозначает номер технической версии трансформатора. Чем больше число, тем выше технический уровень продукта, энергосберегающие-характеристики и производственный процесс. SCB18 — это трансформатор нового-сухого-типа с низкими-потерями- и более высоким классом энергоэффективности.



✅ 2000: Номинальная мощностьНоминальная мощность составляет 2000 кВА, что напрямую определяет нагрузочную-грузоподъемность трансформатора. Он может удовлетворить потребности в электрической нагрузке средних и малых заводов, высотных-зданий, коммерческих комплексов, жилых комплексов и других сценариев.



✅ 10: Номинальное напряжение на стороне высокого-напряжения Номинальное напряжение на стороне высокого-напряжения составляет 10 кВ, что идеально соответствует основной распределительной сети Китая с напряжением 10 кВ и является наиболее часто используемым уровнем напряжения для городского-сельского распределения электроэнергии и промышленного электроснабжения.





Многие инженеры указывают только код типа. Для полного и безопасного выбора также проверьте:



Класс изоляции и предел превышения температуры
SCB18 обычно использует изоляцию класса H (180 градусов) или класса C (220 градусов). Однако необходимо четко указать предел повышения температуры: распространенные значения — 100К (класс F) или 120К (класс H). Для энергоэффективных проектов настаивайте наПовышение на 100 тысяч + эффективность 1-го уровня.



Защита корпуса (класс IP)

• В помещении, чистая среда → корпус опционально
• Basements or risk of contact → IP20 (solid objects >12 мм)
• На открытом воздухе или в пыльной/влажной среде → IP23 (распыление воды) или выше

Помните: корпуса уменьшают рассеивание тепла – может потребоваться снижение номинальных характеристик или принудительная вентиляция.



Регулятор температуры и вентиляторное охлаждение
Трансформаторы сухого типа поставляются со стандартным термостатом (например, серии BWDK) и вентиляторами нижнего монтажа. Принудительное воздушное охлаждение (AF) может увеличить кратковременную перегрузочную способность на 30–50 %, но при длительном использовании необходимо проверять срок службы вентилятора и уровень шума.



Векторная группа
Общий выбор:Дин11(первичный треугольник, вторичная звезда с нейтралью) – отлично подходит для несбалансированных нагрузок.
В некоторых спецификациях требуется Yyn0, но этоне рекомендуетсяпри наличии значительных однофазных нагрузок.



Тип проекта	Рекомендовано?	Основная причина
Высотные офисные здания	✅ Да	Пожаробезопасность, возможность размещения в электрических шахтах или подвалах.
Крупные торговые центры/больницы	✅Настоятельно рекомендуется	Низкий уровень шума, экологичность, безопасность для работы без присмотра.
Дата-центр (начальные модули)	✅ Необязательно	2000 кВА поддерживает ИТ-нагрузку ~800–1200 кВт.
Подстанции индустриального парка	✅ Основной выбор	Высокая эффективность → значительная долгосрочная экономия электроэнергии
Ветровые/солнечные подстанции на раме	❌ Не рекомендуется	Наружная/агрессивная среда – требуется маслонаполненный или сухой тип со специальным покрытием.
Временная строительная мощность	❌ Не рекомендуется	Более высокая стоимость, чувствителен к пыли





SCB18-2000/10=Трехфазный + литая смола + обмотка из медной фольги + 18высокоэффективный + 2000 кВА + 10 кВ, сторона высокого напряжения
Этопожаробезопасный, энергоэффективный, компактный сухой трансформатор– идеально подходит для современных зданий и промышленного распределения электроэнергии.

Знание кода — это первый шаг; Понимание инженерной логики, лежащей в основе каждого параметра, позволяет выбрать безопасный, экономичный и высокопроизводительный трансформатор.



Если вы выбираете трансформатор для конкретного проекта — сообщите напряжение системы, профиль нагрузки и условия установки — и мы сможем обсудить дальше.



Запросить цену



Что такое сухой трансформатор-типа мощностью 2000 кВА?

Трансформатор сухого-типа мощностью 2000 кВА от NPC Electricразработан для обеспечения высокой эффективности и надежности в требовательных промышленных и коммерческих приложениях. В нем используется передовая технология твердой изоляции, устраняющая необходимость в масле, что снижает необходимость технического обслуживания и экологические проблемы.



Какая максимальная нагрузка у сухого трансформатора?

Согласно стандартам ANSI, эти трансформаторы могут выдерживать200 % номинальной нагрузки в течение одного-полчаса, 150 % нагрузки в течение одного часа и 125 % нагрузки в течение четырех часов., пока постоянная нагрузка в 50 % предшествует перегрузке и следует за ней. Обязательно обратитесь к ANSI C57.



Что лучше: масляный или сухой трансформатор?

Масляные трансформаторы обычно предпочтительнее для наружной установки и-промышленного применения высокой мощности, поскольку они обеспечивают более высокую эффективность охлаждения, более высокую перегрузочную способность и более длительный срок службы. Трансформаторы сухого типа обычно выбирают для использования внутри помещений, поскольку они обеспечивают лучшую пожаробезопасность, меньший риск для окружающей среды и более простое обслуживание.



Какой срок службы трансформатора 2000 кВА?

При правильных условиях эксплуатации и регулярном обслуживании высококачественный-трансформатор мощностью 2000 кВА может надежно работать от 25 до 40 лет. Периодические проверки, испытания масла, контроль температуры и профилактическое обслуживание помогают максимально продлить срок службы трансформатора.
