Эксплуатационные характеристики масляного-погружного трансформатора мощностью 1000 кВА в электрических сетях

Стабильность региональной или промышленной электросети во многом зависит от производительности ее распределительного оборудования.



ВГНЕЭ, мы профессионалыпроизводители масляных трансформаторовзанимается разработкой высоконадежных решений в области электропитания.- Масляный трансформатор мощностью 1000 кВАслужит критическим узлом в этих системах, снижая передачу высокого-напряжения до приемлемого уровня для заводов, жилых комплексов и коммерческих центров.



В качестве премииМасляный трансформатор мощностью 1000 кВА, он предназначен для выдерживания динамических напряжений современных электрических сетей. Используется ли в качествеОткрытый силовой трансформаторили на выделенной подстанции, понимание ее рабочего поведения является ключом к оптимизации подачи энергии и обеспечению долгосрочной-безопасности сети.

Запросить цену







ГНЕЭ— производитель мирового-класса, специализирующийся на исследованиях, проектировании и производстве высокоэффективных-трансформаторов.

Благодаря обширной производственной базе и современным автоматизированным производственным линиям мы предоставляем-непосредственный опыт работы с заводами клиентам в более чем 60 странах.

Наш флагманМасляный трансформатор мощностью 1000 кВАпостроен с использованием новейших инженерных стандартов (IEC/CE), гарантируя, что каждое устройство обеспечивает максимальное время безотказной работы и эффективность.

Сотрудничая с GNEE, вы работаете с производителем, который отдает приоритет качеству, от сердечника из необработанной кремнистой стали до конечного продукта.испытание масляного трансформаторафаза.





Основная оперативная рольтрехфазный масляный трансформаторзаключается в поддержании стабильного напряжения, несмотря на колебания первичного источника питания. Мощность 1000 кВА особенно популярна, поскольку она обеспечивает значительный запас мощности для нагрузок средней-мощности.



• Импеданс и сила короткого замыкания:НашМасляный трансформатор мощностью 1000 кВАпроектируется со стандартным импедансом (обычно от 4 % до 5 %), который уравновешивает необходимость регулирования напряжения с необходимостью ограничения токов короткого-замыкания. Это защищает оборудование, расположенное ниже по потоку, от повреждений при электрических неисправностях.
• Отвод напряжения:Чтобы компенсировать падение напряжения в сети, GNEE оборудует эти устройства устройствами переключения ответвлений при выключенной-цепи или включении-нагрузки (OLTC). Это позволяет операторам регулировать передаточное отношениеТрансформатор масляного типадля поддержания постоянного выходного напряжения, например 400 В или 415 В, даже если входное напряжение колеблется.

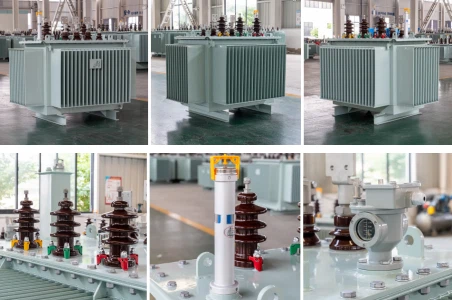

Заводская линия GNEE по производству масляных трансформаторов мощностью 1000 кВА





Для сетевых инженеров следующие параметры определяют рабочие границы сети.Масляный трансформатор мощностью 1000 кВА.

Параметр	Детали спецификации
Номинальная мощность	1000 кВА
Входное (первичное) напряжение	10 кВ, 11 кВ, 20 кВ, 33 кВ (настраиваемый)
Выходное (вторичное) напряжение	0,4кВ, 0,415кВ, 0,48кВ
Тип подключения	Дин11 / Ян0
Метод охлаждения	ОНАН (Масло Натуральное Воздух Натуральное)
Тип масла	Минеральное масло (класс I/II)
Уровень изоляции	ЛИ 75 АС 28
Эффективность при полной нагрузке	Больше или равно 98,8%
Короткое-импеданс цепи	4.5% - 5.0%



Определяющая характеристикаТрансформатор масляного типазаключается в его способности отводить тепло посредством конвекции. Внутри бака изолирующее масло циркулирует между сердцевиной и внешними радиаторами.



По мере увеличения нагрузки температура масла повышается.Масляный трансформатор мощностью 1000 кВАрассчитан на определенное превышение температуры (обычно 65К для обмоток и 60К для верхнего масла). Поскольку масло является гораздо лучшим проводником тепла, чем воздух, этимаслонаполненные распределительные трансформаторылучше справляются с пиковыми нагрузками, чем агрегаты сухого-типа. Эта тепловая «инерция» позволяет трансформатору надежно работать даже во время летней жары, особенно при использовании в качестве источника питания.Открытый силовой трансформатор.





Чтобы обеспечить безопасность электросети, GNEE объединяет несколько критически важныхмасляные детали трансформаторакоторые контролируют эксплуатационное состояние:

• Реле Бухгольца:Обнаруживает внутреннее выделение газа или скачки масла, обеспечивая раннее предупреждение о неисправностях.
• Клапан сброса давления:Предотвращает разрыв резервуара, сбрасывая внутреннее давление в случае возникновения сильной внутренней дуги.
• Индикатор уровня масла:Магнитный датчик, обеспечивающийМасляный трансформатор мощностью 1000 кВАвсегда имеется достаточное количество охлаждающей жидкости для предотвращения образования горячих точек.
• Индикатор температуры масла (OTI):Предоставляет данные о температуре-в режиме реального времени, часто оснащен контактами сигнализации и отключения для отключения трансформатора, если его значения превышают безопасные пределы.

Эти компоненты гарантируют, что нашитрехфазный масляный трансформаторэто не просто пассивное устройство, а активный, защищенный компонент сети.





В GNEE мы понимаем, что отказ сети может иметь катастрофические последствия. Следовательно, каждыйМасляный трансформатор мощностью 1000 кВАподвергается исчерпывающемуиспытание масляного трансформатораперед отправкой.



Наш протокол тестирования включает в себя:

• Испытание сопротивления изоляции:Проверка диэлектрической целостности обмоток.
• Проверка соотношения напряжений и векторной группы:Обеспечение идеальной синхронизации с остальной сетью.
• Измерение нагрузки и отсутствия-потери нагрузки:Подтверждение того, что трансформатор соответствует целям энергоэффективности.
• Испытание диэлектрической прочности масла:Убедитесь, что изоляционное масло не содержит влаги и загрязнений.

Именно эта приверженность качеству является причиной того, что GNEE признана одной из лучшихпроизводители масляных трансформаторовво всем мире.



Защитные детали масляного трансформатора мощностью 1000 кВА





Физический следМасляный трансформатор мощностью 1000 кВАоптимизирован для универсальности. При рассмотренииразмеры масляного трансформатораНаша модель мощностью 1000 кВА имеет компактную конструкцию, которая легко помещается в сборные подстанции или на бетонные площадки для использования на открытом воздухе.



Прочная конструкция резервуара делает его идеальнымОткрытый силовой трансформатор. Мы используем высококачественные-анти-коррозионные покрытия, устойчивые к дождю, соляным брызгам и ультрафиолетовому излучению. Это делает GNEEмаслонаполненные распределительные трансформаторыпредпочтительный выбор для прибрежных промышленных зон, удаленных горнодобывающих предприятий и проектов городской инфраструктуры.





Выбирая GNEE в качестве своегопроизводитель масляных трансформаторовозначает инвестирование в душевное спокойствие. Наша команда инженеров обеспечивает комплексную--поддержку, начиная с первоначального проектирования и заканчиваяразмеры масляного трансформатораВыбор руководства по установке.

• Индивидуальные решения:Мы можем адаптироватьМасляный трансформатор мощностью 1000 кВАв соответствии с конкретными требованиями сети, включая специальные коэффициенты напряжения или характеристики низкого-шума.
• Подтвержденный послужной список:Наши трансформаторы питают все: от солнечных электростанций до тяжелых-производственных предприятий.
• Техническое совершенство:Мы используем передовое программное обеспечение для моделирования для оптимизации электромагнитной конструкции каждоготрехфазный масляный трансформатор.



Трансформаторы GNEE мощностью 1000 кВА готовы к доставке и установке по всему миру





Эксплуатационный успех любой электросети зависит от надежности ее компонентов. ГНЭЭМасляный трансформатор мощностью 1000 кВАпредлагает идеальное сочетание стабильности напряжения, термической стойкости и защитной сложности. Благодаря высокому-качествемасляные детали трансформатораи строгийиспытание масляного трансформатора, мы гарантируем, что наши продукты будут служить в течение всего срока службы даже в самых сложных условиях.



Когда вы выбираетеМасляный трансформатор мощностью 1000 кВАот GNEE вы выбираете партнера, ориентированного на ваш успех. Наши подразделения — это больше, чем просто оборудование; они являются основой стабильной и эффективной энергосети.

Запросить цену сейчас!



Готовы ли вы защитить свою энергетическую инфраструктуру с помощью решения мирового-класса?

Свяжитесь с GNEE сегодня, чтобы получить техническую информацию и прямое ценовое предложение-завода для вашегоМасляный трансформатор мощностью 1000 кВА. Позвольте нашим специалистам помочь вам найти идеальное решение для вашей электросети.



Часто задаваемые вопросы



Является ли обслуживание сухого трансформатора мощностью 1000 кВА-бесплатным?

Трансформатор сухого типа мощностью 1000 кВА требует меньшего обслуживания по сравнению с маслонаполненными-типами, поскольку в нем не используется масло. Однако периодические проверки, очистка и температурные проверки по-прежнему необходимы для обеспечения оптимальной работы.



Можно ли настроить трансформатор мощностью 1000 кВА?

Да, как сухие трансформаторы мощностью 1000 кВА, так и масляные трансформаторы мощностью 1000 кВА могут быть полностью адаптированы под заказ. Такие параметры, как напряжение, частота, полное сопротивление, метод охлаждения и защита корпуса, можно адаптировать в соответствии с потребностями конкретного проекта.



Каким стандартам должен соответствовать трансформатор мощностью 1000 кВА?

Надежный трансформатор мощностью 1000 кВА должен соответствовать международным стандартам, таким как IEC, ANSI или IEEE. Сертификация гарантирует производительность, безопасность и совместимость с местными энергосистемами.



Как правильно выбрать трансформатор мощностью 1000 кВА для вашего проекта?

Чтобы правильно выбрать трансформатор мощностью 1000 кВА, учитывайте:

• Условия установки (в помещении или на открытом воздухе)
• Требования к нагрузке
• Бюджет и стоимость жизненного цикла
• Требования безопасности и технического обслуживания

Сухой тип идеально подходит для обеспечения безопасности внутри помещений, а масляный вариант лучше подходит для-интенсивного использования на открытом воздухе.



Что влияет на цену масляного трансформатора мощностью 1000 кВА?

Стоимость масляного трансформатора мощностью 1000 кВА зависит от:

• Качество основного материала (сталь CRGO)
• Материал обмотки (медь или алюминий)
• Уровень потерь (стандартный или энергоэффективный)
• Бренд и сертификация
• Требования к настройке





Какова основная роль масла в масляных трансформаторах?

Масло в масляных трансформаторах выполняет двойную функцию: изоляцию и охлаждение. Он действует как барьер, предотвращающий утечки электрического тока, и рассеивает выделяемое тепло, предотвращая перегрев и потенциальные электрические неисправности.



Как часто следует проводить испытание на электрическую прочность?

Испытания диэлектрической прочности обычно рекомендуется проводить ежегодно или по рекомендации производителя в соответствии с условиями эксплуатации для поддержания оптимальных характеристик трансформатора.



Почему контроль уровня масла необходим для обслуживания трансформатора?

Контроль уровня масла имеет решающее значение, поскольку низкий уровень масла может привести к перегреву и снижению изоляционной способности, увеличивая риск электрических неисправностей.



Какие меры могут предотвратить тепловые перегрузки в трансформаторах?

Меры по предотвращению тепловых перегрузок включают оптимизацию распределения нагрузки, использование передовых методов охлаждения и непрерывный мониторинг температуры с быстрыми корректирующими действиями при необходимости.



Как тепловидение может помочь в обслуживании трансформатора?

Тепловидение фиксирует инфракрасные изображения для выявления горячих точек, которые могут указывать на проблемы с электричеством или потенциальные неисправности компонентов, что позволяет своевременно вмешаться и предотвратить более крупные неисправности.
