Трансформатор 2000 кВА: подробное руководство

A Трансформатор мощностью 2000 кВА (кило-В-Ампер)является важнейшим компонентом систем распределения электроэнергии. Эти трансформаторы предназначены для передачи электрической энергии большой мощности, а именно 2000 кило-вольт-ампер. По сути, трансформатор такой мощности предназначен для изменения уровней электрического напряжения и тока, адаптируя их к потребностям системы, которую он обслуживает. Номинал «кВА» указывает на допустимую мощность трансформатора, включая как активную, так и реактивную мощность.



В системах распределения электроэнергии трансформаторы мощностью 2000 кВА играют решающую роль. Они часто используются в средних и крупных-промышленных, коммерческих и коммунальных приложениях. Эти трансформаторы могут понижать высокое напряжение передачи до более низкого уровня, подходящего для коммерческого или промышленного использования, или наоборот, обеспечивая эффективную передачу и минимизируя потери мощности.

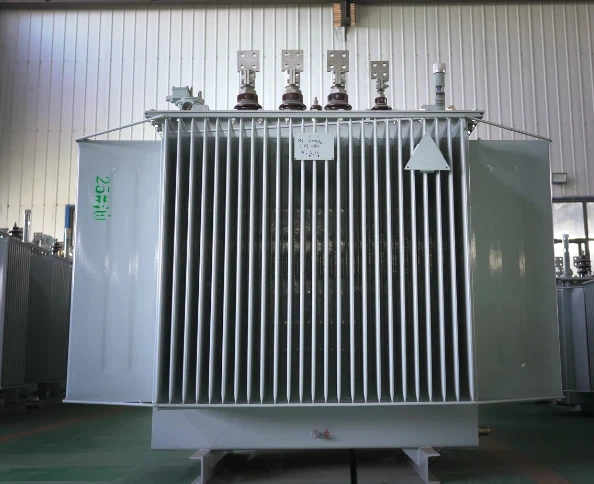

Масляный-погружной трансформатор мощностью 2000 кВА состоит из железного сердечника, катушки низкого напряжения, катушки высокого напряжения, изоляции корпуса, проводов высокого и низкого напряжения, переключателя регулирования напряжения, масляного бака, втулки и других аксессуаров.



Масляный-погружной трансформатор мощностью 2000 кВА имеет трехфазную-структуру с железным сердечником, а материал железного сердечника изготовлен из высококачественной-зернистой-листовой магнитно-кремнистой стали.



Железный сердечник изготовлен по передовой технологии, с низкими потерями и низким уровнем шума. Конструкция полностью продумана для уменьшения потерь и перевозбуждения и удовлетворения требований по рассеиванию тепла и транспортировке. Заземление железного сердечника выведено из верхней части топливного бака с помощью втулки, выдерживающей напряжение промышленной частоты 3 кВ. нижняя часть трансформатора. Изоляционный материал корпуса изготовлен из высококачественного-высококачественного-картона высокой-плотности. Выводы высокого и низкого напряжения изготовлены из мягкой меди, а масляный бак имеет колокол-образную конструкцию, чтобы уменьшить фактор утечки масла.







Сухие трансформаторы-типа мощностью 2000 кВА, представленные в настоящее время на рынке, в основном представляют собой трансформаторы сухого-типа, отлитые из эпоксидной смолы, номинальной мощностью 2000 кВА.
Этот трансформатор отлит тонким слоем эпоксидной смолы для обеспечения хороших изолирующих свойств.

Кроме того, этот трансформатор обладает превосходной устойчивостью к короткому-замыканию и удару молнии.

Корпус трансформатора сухого-типа 2000 кВА изготовлен из нержавеющей стали, которая безопасна и надежна, а уровень защиты достигает IP20. Он обладает превосходной механической прочностью и не деформируется под действием короткого-электрического замыкания. Низкие потери, низкое повышение температуры и высокая эффективность.

Трансформаторы сухого-типа мощностью 2000 кВА обычно используются внутри помещений на высоте 1000 метров и менее и могут нормально работать при высокой температуре до 40 градусов Цельсия.

Благодаря безопасности и надежности трансформатора сухого-типа 2000 кВА его устанавливают непосредственно в доках, электростанциях, жилых районах и других местах с большим энергопотреблением.





Параметр	Значение/диапазон	Примечания
Номинальная мощность	2000 кВА	Непрерывная производительность при температуре окружающей среды 35 градусов
Первичное напряжение (ВН)	6 кВ/10 кВ/11 кВ/33 кВ (настраиваемый)	В зависимости от стандарта сетки
Вторичное напряжение (НН)	0,4 кВ/0,415 кВ/0,69 кВ	Общие уровни распределения
Частота	50 Гц или 60 Гц	Совместимость с мировыми рынками
Материал обмотки	Медь/Алюминий (OFC)	Медь для более высокой эффективности
Группа векторов соединений	Дин11, Yyn0, Дин5 и т. д.	Соответствует IEC 60076
Импедансное напряжение (Великобритания)	5% ~ 6.5%	Типично для защиты от короткого-замыкания.
Нет-Потеря нагрузки (Вт)	~1800 - 2300 W	Зависит от марки сердцевины (аморфная или CRGO)
Потеря нагрузки (Вт) при 75 градусах	~17000 - 19000 W	Медные обмотки снижают потери
Метод охлаждения	ОНАН / ОНАФ / КНАН	Масло природный воздух естественный/принудительный воздух
Класс изоляции	A / B / F	Масляное-погружение: класс A (подъем 105 градусов).
Стандартное соответствие	МЭК 60076, ИЭЭЭ К57.12, КСА, АС/НЗС	Доступна глобальная сертификация





Трансформатор мощностью 2000 кВА может нести нагрузку в 1700 кВт, если все нагрузки являются электротермическими (резистивными).



Но если все они являются индуктивными нагрузками, такими как двигатели, они будут дисконтированы на 60%, что соответствует нагрузке двигателя в 1200 киловатт.
Если есть оба, то скидка 30% (1400 кВт) или скидка 20% (1600 кВт), это зависит от того, какая нагрузка составляет большую долю.



Фактически, согласно правилам Электроэнергетического бюро, максимальная нагрузка составляет 85% от полной нагрузки, что составляет 1700 кВА. Максимальный линейный ток составляет 2586 ампер.

Рассчитайте следующим образом: 1700кВА÷380В÷{{2}KA=2585.9949A≈2586A≈2600A.





Трансформатор не отключался по данному заявлению, его следует вывести из эксплуатации. Это можно реализовать путем отключения операции.



Основной принцип заключается в отключении автоматических выключателей и разъединителей на сторонах высокого и низкого напряжения трансформатора мощностью 2000 кВА.



Чтобы выключить трансформатор, необходимо отключить входную часть трансформатора мощностью 2000 кВА. Входной источник высокого-питания трансформатора мощностью 2000 кВА оснащен автоматическим выключателем и защитой от падения.



Сначала отключите нагрузку на стороне низкого-напряжения и отсоедините автоматический выключатель на стороне низкого-напряжения. Затем отключите подачу питания на стороне высокого-напряжения трансформатора мощностью 2000 кВА и переведите автоматический выключатель на стороне высокого-напряжения в положение тестирования или технического обслуживания.





Входное напряжение трансформатора 2000 кВА составляет 380 вольт, но напряжение на трансформаторе необходимо определять в соответствии с напряжением системы электроснабжения, обычно 10 кВ, 30 кВ и т. д.





Если ваше заводское оборудование не работает целый день, критическая нагрузка очень близка к мощности трансформатора, и нагрузка относительно стабильна. Тогда вы можете выбрать трансформатор мощностью 2000 кВА.



Но если оборудование на вашем заводе необходимо включать и выключать каждый день, изменения нагрузки относительно велики и есть дежурные люди, то вы можете рассмотреть возможность параллельной работы двух агрегатов.





Расшифровка паспортных табличек трансформатора

Паспортные таблички трансформатора содержат важную информацию, необходимую для безопасной и эффективной эксплуатации трансформатора. Понимание данных на этих табличках имеет решающее значение для специалистов-электриков.



Основная информация на паспортных табличках:

• Имя производителя
• Номер модели
• Серийный номер
• Номинальная мощность в кВА (2000 кВА)
• Номинальные значения первичного и вторичного напряжения
• Частота (обычно 50 или 60 Гц)
• Фаза (одна-фаза или три-фазы)
• Процент импеданса
• Превышение температуры
• Метод охлаждения (например, ONAN – Oil Natural Air Natural)
• Класс изоляции
• Год производства



Интерпретация ключевых спецификаций

Паспортная табличка	Значение
Номинальная мощность (кВА)	Мощность трансформатора; здесь это 2000 кВА
Номинальные напряжения	Первичное и вторичное напряжения, на которые рассчитан трансформатор
Частота	Рабочая частота, указывающая совместимость с источником питания
Фаза	Одно- или трехфазная-в зависимости от типа электрической системы.
Импеданс (%)	Влияет на регулирование напряжения и уровни тока повреждения.
Повышение температуры	Максимальное превышение температуры выше температуры окружающей среды при полной нагрузке
Метод охлаждения	Метод охлаждения, решающий для условий установки
Класс изоляции	Определяет диапазон рабочих температур



Паспортная табличка Значение

1. Обеспечение правильной установки:Данные паспортной таблички помогают выбрать правильное место и настройку трансформатора с учетом таких факторов, как требования к напряжению, потребности в охлаждении и ограничения по пространству.
2. Операция:Операторы могут использовать информацию на паспортной табличке для правильной интеграции трансформатора в электрическую систему и обеспечения его работы в заданных пределах.
3. Обслуживание:Персонал технического обслуживания опирается на данные паспортной таблички при проведении соответствующего обслуживания, ремонта и замены. Например, понимание метода охлаждения имеет решающее значение для поддержания температуры трансформатора в безопасных пределах.
4. Соответствие безопасности:Информация на паспортной табличке гарантирует, что трансформатор используется в соответствии со стандартами и правилами безопасности.



Подводя итог, можно сказать, что паспортная табличка трансформатора является важной справочной информацией, содержащей все необходимые данные для безопасной и эффективной эксплуатации, технического обслуживания и соответствия электротехническим стандартам.





Потому что номинальная мощность трансформатора умножается на коэффициент=номинального тока.



Таким образом, ток первичной стороны силового трансформатора 10 кВ/0,4 кВ, 2000 кВА: I1=2000/(1,732*10)=115.47A,



Ток вторичной обмотки: I2=2000/(1,732*0,4)=2886.83А.



Трансформатор мощностью 2000 кВА питает распределительный шкаф низкого-питания. Универсальный переключатель какого размера следует использовать в распределительном шкафу низкого-питания?



Если 10 кВ/0,4 кВ



Ток первичной стороны трансформатора: 116 А Ток вторичной стороны: 2880 А



Главный входной автоматический выключатель выбирает 3000А-3500А.



Может быть оснащен тремя розетками на 1000 А.



В главной шине можно использовать медную шину 80*8, но рекомендуется использовать медную шину 100*10.





Вам нужно убедиться, что ваш трансформатор мощностью 2000 кВА является масляным трансформатором? Или трансформатор сухого-типа?



Требования к окружающей среде у них разные.



При нормальных обстоятельствах трансформатор мощностью 2000 кВА может находиться на высоте ниже 1000 метров над уровнем моря. Если у вас есть особые требования, такие как большая высота, частые грозы, влажные тропики, сухие тропики или районы с сильными солевыми брызгами и т. д., вы можете договориться с производителем, как правило, вы можете удовлетворить требования.





Потери на холостом ходу для сухого трансформатора мощностью 2000 кВА составляют 3050 Вт, а потери на нагрузке — 14 450 Вт. Если он работает при полной нагрузке, потери в день умножаются на 24 часа.

Потеря нагрузки 14450*24Г=346800Вт

Нет-потери нагрузки — 3050 Вт*24 ч=73200 Вт.





Требования к установке в большинстве стран заключаются в том, что безопасное расстояние установки двух сухих трансформаторов мощностью 2000 кВА составляет более 1 метра. Автор рекомендует выбирать безопасную дистанцию ​​более 1,5 метров.





Высокое давление по отношению к низкому давлению и земле превышает 1000 МОм, высокое давление по отношению к земле, низкое давление по отношению к земле также превышает 1000 МОм.



Для измерения можно использовать мегаомметр на 2500 вольт.



Поскольку трансформатор представляет собой устройство с большой-емкостью, измерение займет некоторое время. Когда скорость достигает 120 об/мин или более, нормальная работа длится более 30 с.



Примечание. После измерения сохраняйте скорость до тех пор, пока он не отделится. В противном случае можно легко повредить прибор из-за разряда испытуемого устройства.



Если измерение может соответствовать вышеуказанным параметрам.



Докажите, что оборудование находится в хорошем состоянии!





Да, если коэффициент мощности COSΦ не будет меньше 0,5, будут проблемы! Если потери в трансформаторе будут больше! Пока мощность оборудования, указанного ниже, не превышает максимальную активную мощность, которую может выдать трансформатор, проблем нет!



Согласно обычному коэффициенту мощности 0,95, трансформатор мощностью 2000 кВА будет выдавать 1900 кВт активной мощности при полной нагрузке.



Однако экономическая эксплуатационная мощность обычного трансформатора составляет от 80% до 85%, поэтому потери трансформатора не будут слишком высокими, а срок службы будет дольше!



Таким образом, пока имеется компенсация реактивной мощности и коэффициент мощности не ниже 0,85, ее можно использовать!





Выбор правильногоТрансформатор 2000 кВА— это важнейшая инвестиция, которая влияет на вашу эксплуатационную эффективность, затраты на электроэнергию и время безотказной работы. Являясь ведущим производителем, GNEE сочетает в себе техническое совершенство, международные сертификаты и ориентированное на клиента обслуживание,-что позволяет создавать трансформаторы, превосходящие ожидания.



Независимо от того, расширяете ли вы завод, модернизируете центр обработки данных или строите завод по производству возобновляемых источников энергии, наша команда готова поддержать вас от спецификации до ввода в эксплуатацию.
