Как контролировать утечку масла и давление в баке маслонаполненного трансформатора мощностью 1500 кВА?

Утечка масла и неконтролируемое давление — две наиболее распространенные причины преждевременного выхода из строя жидкостного-энергетического оборудования. Если вы не знаетекак контролировать утечку масла и давление вМасляный трансформатор мощностью 1500 кВА, ваши инвестиции подвергаются риску экологических штрафов, незапланированных простоев и даже катастрофического разрыва резервуара.



Являясь производителем, сертифицированным по стандарту ISO9001:2015, с более чем 18-летним опытом работы и 30 000 квадратных метров интеллектуального завода, GNEE спроектировала тысячи резервуаров, которые остаются-непротекающими в течение 25+ лет. В этом подробном руководстве мы рассказываем о проверенных методах,-от роботизированной сварки до устройств сброса давления,-которые гарантируютМаслонаполненный трансформатор мощностью 1500 кВАбезопасно работает в любых условиях.

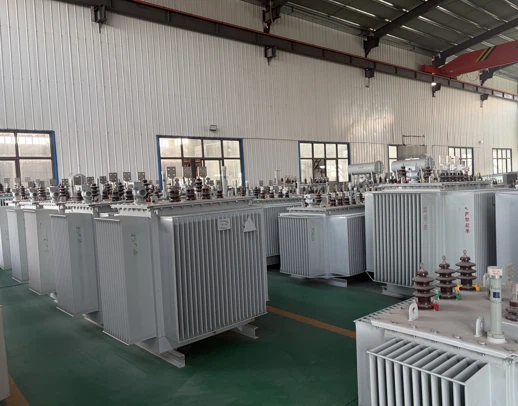

Заводской склад GNEE с баками масляного трансформатора мощностью 1500 кВА, готовыми к отправке





Пониманиекак контролировать утечку масла и давление в резервуаре масляного трансформатора мощностью 1500 кВАначинается с осознания последствий неудачи. Резервуар не является пассивным контейнером-, это сосуд под динамическим давлением, подверженный тепловому расширению, вибрации и диэлектрическому напряжению.



Высокая цена утечки масла

Даже утечка размером с крошечное-отверстие вМасляный трансформатор мощностью 1500 кВАприводит к:



• Диэлектрический пробой: Oil level drops, exposing windings to air and moisture, which reduces insulation strength from >40 кВ/мм до<10 kV/mm.
• Экологические штрафы:Разливы нефти влекут за собой штрафы регулирующих органов (EPA, местные агентства) и дорогостоящие восстановительные работы.
• Время простоя в эксплуатации:Для обнаружения и устранения утечек часто требуется обесточить трансформатор, что приводит к остановке всего предприятия.
• Пожарный риск:Утечка масла вблизи горячих радиаторов или электрических соединений создает серьезную опасность пожара.



Опасность неконтролируемого давления

Во время работы трансформатора температура масла повышается от температуры окружающей среды (например, 20 градусов) до более 100 градусов в горячих точках. Объем нефти увеличивается примерно на 5–7%.



Без должногоконтроль давления, танк испытывает:

• Выпуклость или постоянная деформация:Многократные циклы давления усталостной стали.
• Экструзия прокладки:Высокое давление выдавливает мягкие прокладки из фланцевых соединений.
• Разрыв бака:В редких случаях (внутреннее дуговое замыкание) скачки давления могут взорвать резервуар, вызвав осколочные и масляные пожары.



Нормативные и страховые требования

Мандаты большинства промышленных страховщиков и сетевых кодексов документированы.контроль утечки масла и давлениямеры. Трансформатор без работающего предохранительного клапана (PRV) или с видимыми утечками не пройдет проверку и может привести к аннулированию гарантии.



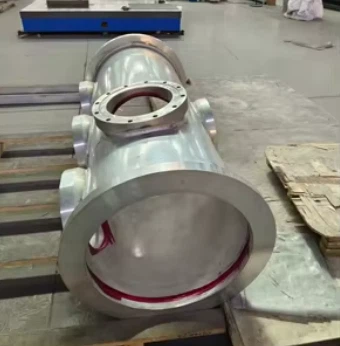

Сварка бака для масляного трансформатора мощностью 1500 кВА





Вы не можете контролировать утечки, если резервуар плохо построен.Как контролировать утечку масла и давлениеначинается с правильного проектирования резервуаров и производственных процессов. GNEE следует строгим протоколам.



Выбор материала и расчет толщины

• Марка стали:Мы используем горячекатаную-сталь Q235B (или нержавеющую сталь 304/316 для агрессивных сред). Толщина стенок резервуара рассчитывается на основе максимального ожидаемого давления (обычно 0,7–0,8 бар) плюс коэффициента безопасности 3×.
• Защита от коррозии: Internally, tanks are coated with epoxy or oil-resistant paint. Externally, we apply primer + topcoat (RAL colors) with a dry film thickness >120 μm.



Роботизированная сварка – исключение человеческих ошибок

Все длинные швы (корпус бака, днище, фланец крышки) сварены методом сварки.роботизированная сварка MIG/MAG. Преимущества включают в себя:

• Постоянная глубина проплавления (отсутствие холодных сварных швов).
• Отсутствие пористости и шлаковых включений.
• Повторяемые параметры в нескольких резервуарах.

Проверка сварных швов методом цветной дефектоскопии (PT) или рентгенографическим (RT) анализом партий образцов.



100% протокол проверки на утечку

КаждыйМасляный трансформатор мощностью 1500 кВАвыход из мастерской ГНЭЭ проходит:

• Повышение давления сухим воздухомна 0,3 бар выше нормального рабочего давления.
• Погружение в резервуар с водойминимум на 30 минут.
• Визуальный осмотрдля любого потока пузырьков.
• Обнаружение утечек гелия(дополнительно для критически важных клиентов) для обнаружения утечек размером до 1×10⁻⁵ мбар·л/с.
• Только резервуары с нулевым образованием пузырьков проходят наш контроль качества.



Конструкция фланца и крышки



Плоские крышки с недостаточным количеством болтов являются частыми источниками утечек. GNEE использует:

• Усиленные фланцыминимум 16 болтов для крышки резервуара мощностью 1500 кВА.
• Прецизионные- канавки для прокладок, обработанные на станкедля предотвращения бокового выдавливания.
• Шпильки из нержавеющей сталис противо-смазкой, обеспечивающей постоянный крутящий момент.





Даже идеально сваренный бак протечет, если прокладки выйдут из строя. Мастерингкак контролировать утечку масла и давлениетребует правильного выбора материала прокладки и способа установки.



Выбор материала для трансформаторного масла

Не все каучуки устойчивы к трансформаторному маслу. GNEE использует:

• NBR (нитрилбутадиеновый каучук):Стандартный выбор, отличная маслостойкость, диапазон температур от -40 до +120 градусов.
• ФКМ (фторуглерод/витон®):Для применений, устойчивых к высоким-температурам или химикатам-, диапазон значений составляет от -20 градусов до +200 градусов.
• Силиконовая пена (для расширительных диафрагм):Высокая гибкость и низкий уровень сжатия.

Мы избегаем использования натурального каучука или EPDM, которые набухают и разлагаются в минеральном масле.



Геометрия прокладки и сжатие

Прокладка – это не просто резиновая полоска. Инженеры GNEE уточняют:

• Поперечное-сечение:Прямоугольный или кольцевой-профиль в зависимости от конструкции фланца.
• Степень сжатия:20–25% от первоначальной толщины. Слишком малое сжатие=пути утечки; слишком сильное растрескивание прокладки =.
• Последовательность крутящего момента:Болты затягиваются по схеме «звезда» до 80% предела текучести с использованием калиброванных динамометрических ключей. Мы указываем крутящий момент на паспортной табличке.



Интервалы замены

Даже самые лучшие прокладки стареют. GNEE рекомендует:

• Осмотр каждые 2 годана наличие видимых трещин или затвердевания.
• Замена каждые 10–12 лет.для прокладок NBR.
• Замена каждые 15–20 лет.для прокладок FKM.





Пассивной конструкции (толстая сталь, хорошие прокладки) недостаточно.Как контролировать утечку масла и давлениетакже требуются активные устройства, реагирующие на изменяющиеся условия.



Клапан сброса давления (PRV)

КаждыйМасляный трансформатор мощностью 1500 кВАдолжен иметь пружинный-предохранительный клапан. Клапаны источников GNEE с:

• Установленное давление:0,7–0,8 бар (регулируется).
• Давление возврата:В пределах 70 % от заданного давления, чтобы избежать непрерывного плача.
• Визуальный индикатор:Красный флажок или всплывающая-булавка показывает, что клапан сработал.

Уплотнительная крышка:Предотвращает попадание влаги и обеспечивает вентиляцию.



Реле внезапного давления (SPR)

For internal arc faults (rare but catastrophic), pressure rises at rates >1 бар/мс. SPR отключает вышестоящий автоматический выключатель в течение 2–3 миллисекунд, ограничивая ущерб. GNEE предлагает реле Бухгольца в сочетании с функциональностью SPR.



Система консервации масла (для герметичных резервуаров)

В большинстве трансформаторов мощностью 1500 кВА используетсяконсерватор танкустановлен над основным баком. По мере расширения масло попадает в расширительный бак. Ключевые компоненты:

• Диафрагма или мочевой пузырь:Отделяет масло от окружающего воздуха, предотвращая окисление и попадание влаги.
• Обезвоживающий дыхательный аппарат:Содержит силикагель для осушения воздуха, попадающего в расширитель.
• Магнитный указатель уровня масла:Обеспечивает дистанционное считывание уровня масла.

Без расширителя (герметичная конструкция) бак должен выдерживать давление полного расширения, что увеличивает риск утечки.



Вакуумный выключатель/Антивакуумный клапан-

Когда трансформатор остывает или-обесточивается, масло сжимается, создавая вакуум. Без вакуумного выключателя бак может провалиться внутрь или засосать влажный воздух через небольшие неплотности. GNEE устанавливает односторонний-клапан, который открывается при -0,2 бар и впускает сухой воздух.





Теории недостаточно. GNEE проверяет каждоеМасляный трансформатор мощностью 1500 кВАсо строгим режимом испытаний.

Тест	Метод	Критерий приемки	Частота
Визуальный контроль сварного шва	VT (визуальное тестирование) по ISO 17637	Отсутствие трещин, пористости и подрезов	100% швов
Пенетрантный тест на краситель	PT (пенетрантный контроль) по ISO 3452	Нет красных индикаторов	10% длинных швов
Испытание на утечку воздуха под давлением	Резервуар под давлением 0,3 бар, погружен в воду.	Ноль пузырьков в течение 30 минут	100% танков
Испытание на утечку гелием (опционально)	Гелиевый спрей + масс-спектрометр	< 1×10⁻⁵ mbar·L/s	По запросу клиента
Проверка предохранительного клапана	Калиброванный источник воздуха + манометр	Открывается при установочном давлении ±0,05 бар.	100% клапанов
Вакуумный тест	Откачать резервуар до абсолютного давления 50 Па.	Повышение давления < 100 Па за 1 час	100% танков





Ниже приведены стандартные параметры GNEE.Масляный трансформатор мощностью 1500 кВАразработан для нулевой утечки и безопасного управления давлением.

Параметр	Стандартная спецификация GNEE	Примечания
Материал резервуара	Q235B горячекатаная-сталь	Нержавеющая сталь 304/316 опционально
Толщина стенки (корпус)	6 мм (мин)	Рассчитано в соответствии с разделом VIII ASME.
Толщина стенки (крышка)	10 мм (мин)	Усиленный для обеспечения жесткости фланца
Процесс сварки	Роботизированная сварка MIG/MAG	100% визуальный контроль
Испытательное давление на утечку	0,3 бар (воздух под водой)	Ноль пузырьков в течение 30 минут
Уставка предохранительного клапана	0,7 – 0,8 бар	Регулируемый, с визуальным индикатором
Уставка вакуумного выключателя	-0,2 бар	Одноходовой-клапан
Тип консерватора	Диафрагма или мочевой пузырь	Предотвращает контакт масла-с воздухом
Обезвоживающая дыхательная способность	1,5 кг силикагеля	Цвет,-обозначающий тип
Материал прокладки	NBR (стандарт) / FKM (опция)	Диапазон температур от -40 градусов до +120 градусов
Защита от коррозии (внешняя)	Эпоксидная грунтовка + полиуретановое покрытие.	>ТСП 120 мкм, цвета RAL
Защита от коррозии (внутренняя)	Масло-стойкое эпоксидное покрытие	Опционально для агрессивных масел
Эталонный стандарт	МЭК 60076-1, ANSI C57.12.00	Предоставляются полные отчеты об испытаниях
Гарантия	12 месяцев от утечек	Пожизненная техническая поддержка





Как часто мне следует проводить испытания под давлением резервуара масляного трансформатора мощностью 1500 кВА?
GNEE рекомендует проводить полную проверку на утечку воздуха каждые 5 лет во время планового технического обслуживания. Для критически важных установок рекомендуется ежегодно проводить проверку на предмет обнаружения гелием.



Можно ли устранить течь сварного шва на месте?
Только если слить масло, продуть инертным газом и воспользоваться услугами сертифицированного сварщика. Большинство полевых ремонтов заканчиваются неудачей. GNEE рекомендует отправить бак в мастерскую для правильной сварки и термообработки.



Какова наиболее распространенная причина выхода из строя прокладки?
Неравномерный момент затяжки болтов (чрезмерная-затяжка с одной стороны) и термическое старение (затвердевание). Используйте динамометрический ключ и заменяйте прокладки каждые 10–12 лет.



Предлагает ли GNEE модернизацию предохранительных клапанов для старых трансформаторов?
Да. Мы можем поставить предохранительные клапаны, вакуумные выключатели и комплекты консерваторов с переходными фланцами, подходящими для существующих отверстий резервуаров. Свяжитесь с нами и предоставьте чертеж вашего резервуара.



Что произойдет, если осушающий сапун силикагель станет розовым?
Он насыщен влагой. Заменить или регенерировать (запекать при 120 градусах 4 часа). Розовый сапун пропускает в расширительный бак влажный воздух, который в конечном итоге загрязняет масло.





Знаякак контролировать утечку масла и давление в резервуаре масляного трансформатора мощностью 1500 кВАнеобходим для защиты вашего имущества, ваших людей и окружающей среды. От роботизированной сварки и 100% испытаний на герметичность до правильно подобранных прокладок, предохранительных клапанов и систем консервации — каждая деталь имеет значение. Резервуар, который дает течь или разрывается, обойдется вам гораздо дороже, чем первоначальные инвестиции в качественную разработку.
