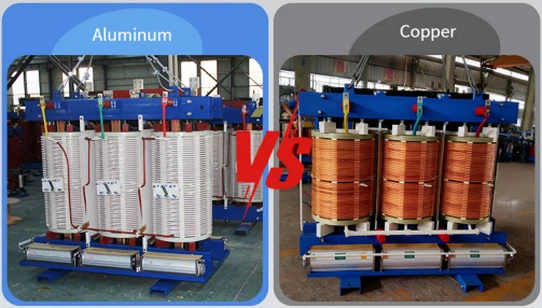

Алюминиевый трансформатор мощностью 1250 кВА против медного трансформатора 1250 кВА

При указанииМедный трансформатор мощностью 1250 кВАдля промышленного, коммерческого или коммунального применения инженеры в подавляющем большинстве предпочитают медные обмотки.



ВГНЕЭ, сертифицированный по стандарту ISO 9001:2015 производитель трансформаторов с более чем 15-летним опытом экспорта, мы поставили тысячи блоков мощностью 1250 кВА на электростанции, центры обработки данных и производственные предприятия по всему миру. Простая истина такова:Алюминиевый трансформатор мощностью 1250 кВАединицы указываются редко, за исключением краткосрочных-бюджетных-проектов.





В этом руководстве объясняется, почему медь обеспечивает превосходные электрические характеристики, более длительный срок службы и более низкую совокупную стоимость владения-и когда (если вообще когда-либо) алюминий может быть приемлемым.





Превосходная электропроводность – меньшие потери, более высокий КПД

Медь имеет почти вдвое большую проводимость, чем алюминий (100% IACS против ~61% IACS). ДляМедный трансформатор 1250 кВА, это напрямую приводит к значительно меньшим потерям нагрузки (потери I²R). Типичный медный блок мощностью 1250 кВА обеспечивает потери нагрузки всего 9 500–10 800 Вт, тогда как эквивалентный алюминиевый блок имеет потери 12 000–13 500 Вт. При работе более 8760 часов в год медный трансформатор экономит тысячи киловатт-часов ежегодно. Для любого проекта со сроком службы более 5 лет экономия энергии сама по себе оправдывает более высокие первоначальные затраты.



Непревзойденное управление температурным режимом и перегрузочная способность

Медь более эффективно рассеивает тепло благодаря своей более высокой теплопроводности. Это означаетМедный трансформатор 1250 кВАможет выдерживать кратковременные перегрузки (например, запуск двигателя или пиковую нагрузку) с меньшими термическими нагрузками. Алюминиевые обмотки нагреваются сильнее при той же нагрузке, что ускоряет старение изоляции (целлюлозная бумага и масло). Более низкие температуры горячих точек в медных конструкциях продлевают срок службы трансформатора до 30–40 лет по сравнению с 15–20 годами для алюминия при работе на полную мощность.



Механическая надежность в условиях короткого-замыкания

Возможно, самое важное преимущество безопасности: прочность меди примерно в два раза выше, чем у алюминия. Во время короткого-замыкания электромагнитные силы могут превысить нормальный уровень в 10–15 раз. АМедный трансформатор 1250 кВАсохраняет свою геометрию обмотки, в то время как алюминиевые обмотки склонны к удлинению, короблению или даже катастрофическому выходу из строя. Коммунальные предприятия и промышленные предприятия выбирают медь, чтобы избежать дорогостоящих простоев и рисков пожара.





A Алюминиевый трансформатор мощностью 1250 кВАследует рассматривать только при двух узких условиях:



1. Срок реализации проекта Меньше или равен 5–7 годам– Временные строительные мощности, аварийно-восстановительные или арендуемые автопарки.
2. Экстремальные ограничения капитала– Некоммерческая-электрификация сельской местности с субсидиями только на первоначальные затраты и без долгосрочного-операционного бюджета.



Даже в этом случае GNEE настоятельно рекомендует провести анализ затрат полного жизненного цикла. Более низкая закупочная цена алюминия (обычно на 30-35% ниже, чем меди) быстро сводится на нет более высокими потерями энергии, более коротким сроком службы и потенциальными затратами на замену.



Использование алюминиевой фольги в обмотках трансформаторов





В таблице ниже представлены типичные значения для трансформаторов 11 кВ/0,415 кВ, Dyn11, охлаждение ONAN, 50 Гц, соответствующих стандарту IEC 60076. Обратите внимание на существенные различия в потерях, весе и продолжительности жизни.

Параметр	Медный трансформатор мощностью 1250 кВА	Алюминиевый трансформатор мощностью 1250 кВА
Материал обмотки	Электролитическая медь с твердым пеком (Cu-ETP)	Алюминий класса EC (1350)
Проводимость (% IACS)	Больше или равно 100 %	~61%
Потеря нагрузки (Pk) при 120 градусах	9,500 – 10,800 W	12,000 – 13,500 W
Нет-Потеря нагрузки (Po)	1,350 – 1,500 W	1,400 – 1,600 W
Импедансное напряжение (Великобритания)	6% (настраиваемый)	6% (настраиваемый)
Общий вес (заправленный-маслом)	3300 – 3800 кг	2800–3200 кг (легче)
Повышение температуры в горячей точке	Ниже (лучше рассеивание тепла)	Высшее (ускоренное старение)
Устойчивость к коротким-замыканиям	Отлично – без деформации до 15 раз	Умеренный – риск вздутия выше 10 раз.
Типичный срок службы	30 – 40+ лет	15–20 лет (снижены при полной загрузке)
Относительная первая стоимость	Высокий (индекс 1,0)	Низкий (индекс 0,65 – 0,70)
Стоимость жизненного цикла (20 лет)	Ниже (из-за экономии энергии и долговечности)	Выше (замена и более высокие потери)





Сравнение общей стоимости владения за 10 лет

Предположим, трансформатор мощностью 1250 кВА работает при коэффициенте нагрузки 70%, 8760 часов в год, стоимость электроэнергии составляет 0,12 доллара США за кВтч.

• Медный трансформатор:Потеря нагрузки 10 000 Вт → ежегодная стоимость потерь=10 кВт × 8 760 ч × 0.12=0.12=10 512/год.
• Алюминиевый трансформатор:Потеря нагрузки 12 500 Вт → ежегодная стоимость потерь=12.5 кВт × 8 760 ч × 0.12=0.12=13 140 в год.



Ежегодная экономия потерь при использовании меди:2628. За 10 лет это 2628. За 10 лет это 26 280, что уже превышает первоначальную разницу в цене (обычно 4 000–4 000–6 000). Добавьте более низкие эксплуатационные расходы и отсутствие преждевременной замены, иМедный трансформатор 1250 кВАобеспечивает четкую рентабельность инвестиций.



Стоимость перепродажи и переработки

По истечении--срока службы медного трансформатора сохраняется 50–70 % стоимости медного лома. Алюминиевые блоки практически не имеют восстановительной стоимости. Это еще больше смещает экономический баланс в сторону меди.





На складе и в упаковочной зоне GNEE представлены трансформаторы в деревянных-коробках, готовые к отправке на экспорт.





Для подавляющего большинства приложений-промышленные предприятия, коммерческие здания, центры обработки данных, интеграция возобновляемых источников энергии и подстанции коммунальных предприятий –Медный трансформатор 1250 кВАединственный рациональный выбор. Меньшие потери, более высокая устойчивость к короткому-замыканию и срок службы 30+ лет обеспечивают самую низкую совокупную стоимость владения. А 1250 кВАалюминиевый трансформатордолжны быть ограничены временными полномочиями или проектами с максимальным 5-летним операционным горизонтом.



Готовы оптимизировать распределение мощности?Отправьте в GNEE свой профиль нагрузки, требования к напряжению и ожидаемый срок службы проекта. Наша команда инженеров предоставит бесплатное сравнение стоимости жизненного цикла и точную цену в течение 24 часов.



Нажмите кнопку «Запросить цену» ниже или свяжитесь с нашими инженерами по продажам через WhatsApp.-Мы поможем вам принять-разумное решение с точки зрения затрат и безопасности-.



Запросить цену



Какова нагрузка трансформатора 1250 кВА?

Вес трансформатора мощностью 1250 кВА составляет 11 090 фунтов.потери нагрузки при номинальном напряжении менее 12 000 Вт., а потери холостого хода-менее 2000 Вт. КПД трансформатора 1250 кВА составляет 99,24%.



Какой трансформатор лучше медный или алюминиевый?

Хотя как медные, так и алюминиевые обмотки выполняют одинаковые общие функции для трансформаторов низкого и среднего напряжения,медь превосходит алюминий по надежности. Алюминий имеет лишь 62% электропроводности меди, что делает медь гораздо более эффективным проводником.



Какой материал для трансформаторов лучше?

Черные. Зернисто-ориентированная кремниевая сталь-ориентированной стали: этот материал широко используется в энергосберегающих-трансформаторах и высокопроизводительных-генераторах. Кремниевая сталь с текстурированной -ориентированной сталью в виде намотанных, ламинированных или перфорированных листов идеально подходит для малых и больших трансформаторов, включая силовые и распределительные трансформаторы.



В чем основная разница между алюминием и медью?

Алюминий имеет 61 процент проводимости меди, но весит лишь 30 процентов меди.. Это означает, что оголенный провод из алюминия весит вдвое меньше, чем оголенный провод из меди, имеющий такое же электрическое сопротивление. Алюминий, как правило, дешевле медных проводников.
