Объяснение структуры и компонентов трансформатора сухого типа с литой смолой мощностью 1000 кВА

В современных системах распределения электроэнергииТрансформатор сухого типа мощностью 1000 кВА с литой смолой отличается своей безопасностью, надежностью и экологичностью.



Как профессиональный производитель, GNEE специализируется на разработке и поставке высокопроизводительных-производительных устройств.Трансформаторы сухого-типа, включаяТрехфазные трансформаторы-сухого-типа, Силовые трансформаторы с литой смолойи по индивидуальному заказуВнутренние трехфазные-трансформаторыдля глобального промышленного и коммерческого применения.



В этой статье подробно объясняется структура и компонентыТрансформатор сухого типа мощностью 1000 кВА с литой смолой, что поможет вам лучше понять его внутреннюю конструкцию и понять, почему он широко используется в проектах распределения электроэнергии.





СтруктураТрансформатор сухого типа мощностью 1000 кВА с литой смолойРазработан для обеспечения эффективного отвода тепла, электрической изоляции и механической прочности. По сравнению с масло-наполненными агрегатами, этоРаспределительный трансформатор из литой смолыиспользует герметизацию эпоксидной смолой, что исключает риск возгорания и утечки масла.

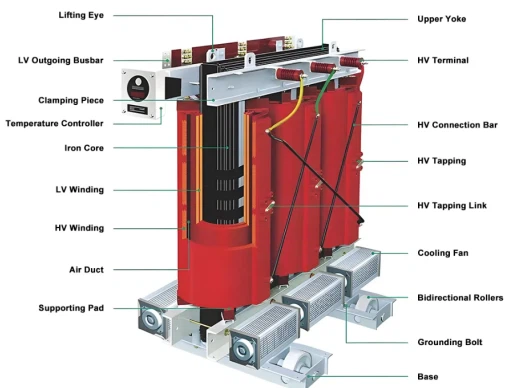

Расчет основной конструкции трансформатора сухого-типа

Основная структурная основаТрансформатор сухого-типавключает в себя:

• Магнитный сердечник (ламинированный сердечник из кремниевой стали)
• Обмотка высокого-напряжения (ВН)
• Обмотка низкого-напряжения (НН)
• Система изоляции (литье из эпоксидной смолы)
• Система охлаждения (естественная воздушная или принудительная воздушная)
• Защитный корпус (опция)



трансформатор с сухим сердечникомиспользует высококачественные-холоднокатаные-листы кремнистой стали с текстурированной-ориентированной структурой для снижения потерь и шума в сердечнике. Это делает егоТрансформатор сухого-типа с низкими потерями, идеально подходит для приложений-сбережения энергии.





Понимание каждого компонентаТрансформатор сухого типа с литой катушкойпомогает покупателям оценить качество и производительность продукции.



Сердечник трансформатора из литой смолы

Сердечник – это магнитная цепьТрех-трансформатор из литой смолы. Он изготовлен из пластин кремнистой стали с высокой-проницаемостью, уложенных друг на друга для минимизации потерь на вихревые токи.



Ключевые особенности:

• Низкие-потери нагрузки
• Сниженный уровень шума
• Сильная механическая жесткость



Обмотка высокого напряжения в силовом трансформаторе из литой смолы

Обмотка ВН вТрансформатор сухого типа из литой смолыобычно изготавливается из медных проводников и герметизируется эпоксидной смолой в условиях вакуума.



Преимущества:

• Отличные изоляционные характеристики
• Устойчивость к влаге и пыли
• Высокая диэлектрическая прочность

Такая структура обеспечивает безопасную работу трансформатора в суровых условиях, таких как заводы, здания и подстанции.



Обмотка низкого напряжения в трехфазном трансформаторе -сухого- типа

Обмотка низкого напряжения обычно изготавливается из медной или алюминиевой фольги и предназначена для эффективной работы с большими токовыми нагрузками.



Преимущества включают в себя:

• Высокая устойчивость к короткому-замыканию
• Равномерное распределение тока
• Улучшенные тепловые характеристики

Такая конструкция повышает надежностьСухой распределительный трансформаторв непрерывной работе.





Система изоляции является основным преимуществомтрансформатор из литой смолы.



Технология литья эпоксидной смолы

Втрансформаторы из сухой литой смолыобмотки залиты в вакууме-эпоксидной смолой, образующей прочный изоляционный слой.



Ключевые преимущества:

• Огнестойкий-огнестойкий и самозатухающий-
• Нет частичного разряда
• Высокая устойчивость к загрязнениям окружающей среды

Это делает трансформатор идеальным дляВнутренний трехфазный-трансформатортаких приложений, как больницы, коммерческие здания и центры обработки данных.



Процесс литья катушки трансформатора





Охлаждение необходимо для поддержания производительности и продления срока службы.



Методы воздушного охлаждения в трансформаторе сухого-типа

A Трансформатор сухого-типа с низкими потерямиобычно использует:

• AN (Air Natural) охлаждение
• Охлаждение AF (Air Forced) с вентиляторами

Трехфазный трансформатор-сухого-типамогут увеличить производительность на 30–40% при оснащении системами принудительного воздушного охлаждения.



Преимущества:

• Без обслуживания масла
• Более низкие эксплуатационные расходы
• Экологически чистый





Корпус защищает внутренние компонентыРаспределительный трансформатор из литой смолыот внешних факторов.



Типы корпусов и уровни защиты

Распространенные типы корпусов:

• IP20 (базовая защита внутри помещения)
• IP23 (капельная-защита)
• IP44/IP54 (пылевлагозащита)



Преимущества:

• Повышенная безопасность
• Снижение риска случайного контакта
• Подходит для использования в помещении и полу-открытом помещении.



Готовый трансформатор на складе





Современныйсиловые трансформаторы из литой смолыоснащены интеллектуальными системами мониторинга.



Система контроля температуры

Ключевые компоненты включают в себя:

• Датчики температуры PT100
• Цифровые регуляторы температуры
• Функции сигнализации и отключения

Эти системы обеспечивают-мониторинг температуры обмотки в режиме реального времени, предотвращая перегрев и продлевая срок службы трансформатора.





Ниже приведена типичная таблица технических характеристик дляТрехфазный трансформатор с литой изоляцией мощностью 1000 кВА-:

Параметр	Ценить
Номинальная мощность	1000 кВА
Фаза	Трех-этапный
Частота	50/60 Гц
Первичное напряжение	10кВ/11кВ
Вторичное напряжение	0,4 кВ
Векторная группа	Дин11
Метод охлаждения	АН/АФ
Класс изоляции	F / H
Класс защиты	IP20/IP23/IP44
Повышение температуры	Меньше или равно 100 тыс.
Уровень шума	Меньше или равно 55 дБ
Эффективность	Больше или равно 98 %

Эти параметры демонстрируют высокую эффективность и надежностьСухой распределительный трансформатор.





производители трансформаторов сухого типа из литой смолысосредоточиться на обеспечении превосходной производительности.



Почему стоит выбрать трансформатор сухого-типа?

• Пожаробезопасность и взрывобезопасность-защищенность
• Работа без обслуживания-
• Экологичность-(отсутствие загрязнения нефтью)
• Компактная и простая установка
• Высокая механическая прочность

Эти преимущества делают его идеальным для городской инфраструктуры, проектов возобновляемой энергетики и промышленных объектов.



Погрузка и отгрузка трансформатора на заводе





Распределительный трансформатор из литой смолышироко используется в:

• Коммерческие здания
• Больницы и школы
• Промышленные предприятия
• Системы возобновляемой энергии (солнечная/ветровая)
• Дата-центры и метрополитены

Его безопасная и надежная конструкция делает его предпочтительным.Внутренний трехфазный-трансформаторв современных городах.





Как опытныйпроизводители трансформаторов сухого типа из литой смолы, ГНЭЭ предлагает:

• Передовые производственные линии и строгий контроль качества
• OEM и ODM настройка
• Мировой экспортный опыт
• Быстрая доставка и профессиональная поддержка

Мы стремимся обеспечить высокое-качествотрансформаторы из сухой литой смолыкоторые соответствуют международным стандартам.





ПониманиеСтруктура и компоненты трансформатора сухого типа с литой смолой мощностью 1000 кВАпомогает вам принимать обоснованные решения о покупке для безопасного и эффективного распределения электроэнергии. От сердечника и обмоток до изоляции и систем охлаждения — каждая частьтрансформатор из литой смолыразработан для обеспечения производительности и долговечности.

Запросить цену



👉Ищем надежногоСиловой трансформатор из литой смолыпоставщик? Свяжитесь с GNEE сегодня, чтобы получить индивидуальное решение и конкурентоспособное предложение для вашего следующего проекта!



Какие распространенные дефекты качества возникают при производстве 1000кВАТрансформатор сухого типа из литой смолы?

К распространенным дефектам относятся трещины эпоксидной смолы, пузыри, высокий уровень частичного разряда, неравномерная намотка, незакрепленный сердечник и перегрев-. В основном это вызвано плохим вакуумным литьем, недостаточным отверждением или неквалифицированным сырьем. Наши трансформаторы сухого типа, отлитые из эпоксидной смолы, производятся методом вакуумного литья под давлением, что обеспечивает отсутствие трещин, низкий уровень частичного разряда и стабильную работу.



Почему некоторые сухие трансформаторы мощностью 1000 кВА имеют высокие потери на холостом ходу и шум?

Высокие потери и шум возникают из-за листов кремнистой стали низкого-сорта, неправильного ламинирования сердечника, неплотного крепления или неравномерного натяжения обмотки. Мы используем высококачественную-холоднокатаную-ориентированную текстурированную- кремниевую сталь и прецизионную сборку для контроля потерь и шума в соответствии со стандартами IEC.



Какие повреждения могут возникнуть при транспортировке сухого трансформатора мощностью 1000 кВА?

Вибрация и столкновение могут привести к ослаблению креплений, смещению сердечника, деформации обмотки или повреждению поверхности эпоксидной смолы. Мы используем фиксированную базу доставки, полную упаковку и пред-проверку перед доставкой, чтобы обеспечить безопасную транспортировку.



Можно ли сухой трансформатор мощностью 1000 кВА размещать горизонтально во время транспортировки?

Нет. Горизонтальное размещение может повредить изоляцию обмотки и внутреннюю структуру. Его следует транспортировать вертикально с четкими знаками подъема и вертикального положения.



Каковы основные требования к установке сухого трансформатора мощностью 1000 кВА?

Для него необходим ровный, прочный бетонный фундамент, достаточное пространство для вентиляции, безопасное расстояние от стен и ограждений. Неправильный монтаж приведет к вибрации, шуму и перегреву.



Можно ли установить трансформатор сухого типа мощностью 1000 кВА, отлитый из эпоксидной смолы, непосредственно на открытом воздухе?

Стандартный трансформатор сухого типа с литой изоляцией предназначен для использования внутри помещений. Для наружной установки требуется корпус IP54/IP56 для защиты от дождя, солнца и вентиляции.



Почему сопротивление изоляции снижается после установки?

Основными причинами являются влага, пыль, повышенная влажность и грязная поверхность. Регулярная очистка и сушка могут восстановить характеристики изоляции.



Каково нормальное повышение температуры для трансформатора сухого типа с литой изоляцией мощностью 1000 кВА?

Для изоляции класса F среднее повышение температуры обмотки составляет менее или равно 100 К, температура горячей- точки менее или равна 155 градусам. Перегрузка, плохая вентиляция и пыль могут привести к аномально высокой температуре.



Что вызывает ненормальный шум при работе сухого трансформатора мощностью 1000 кВА?

Ослабленный сердечник, несбалансированная нагрузка, колебания напряжения, гармоники, неровный фундамент или внутренняя слабость после транспортировки.
