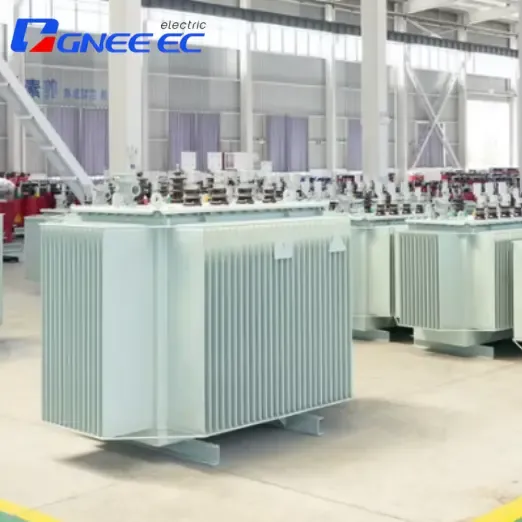

50 кВА/10 кВ ламинированное распределительное трансформатор ядра
Capicity: 50 кВА
Выполнение года: 2024
Country: Мексика
Применение сценарий: электроснабжение для промышленных производственных линий.
Advantage Описание : Адаптируемость широкого температурного диапазона (-30 степень до +60 степень) обеспечивает надежную работу в тропическом климате.
Есть вопросы? Представители по продажам GNEE теперь доступны для живого чата сейчас
Отправить электронное письмо:sales@gneeelectric.com
Тел:+8615824687445
Атрибуты продукта
Этот трансформер для распределения основного распределения принимает «Освещенные основные технологии», предлагая следующие основные функции:
Низкий дизайн: Оптимизированная межслойная изоляция и структура магнитной цепи снижает потери вихревого тока более чем на 30%, опережая традиционные твердотельные трансформаторы.
Высокая адаптивность: выдерживает ± 10% колебания напряжения при оценке 10 кВ, обеспечивая стабильность в нестабильных условиях сетки.
Компактная структура: Повышенная плотность ламинирования уменьшает объем стального ламинированного масляного трансформатора Silicon на 20% по сравнению с моделями с твердым ядрам той же мощности, упрощения транспортировки и установки.
Экологическое соблюдение: соответствует стандартам IEC 60076; Беспроигрышная конструкция минимизирует экологические риски.
Модульная масштабируемость: поддерживает параллельную работу для гибкой адаптации к потребностям в силе от 50 кВА до 500 кВА.
Параметр продуктов
| Рейтинг (KVA) | H.V. (КВ) | Диапазон постукивания | L.V. (КВ) | Векторная группа | Потеря (кВт) | Ток без нагрузки (%) | Импедансное напряжение (%) | Вейght (кг) | ||
| Потеря нагрузки | Потеря без нагрузки | масло | Общий | |||||||
| 30 | 6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn 0 Dyn11 |
0.6 | 0.10 | 0.80 | 4 | 75 | 295 |
| 50 | 0.87 | 0.13 | 0.75 | 90 | 390 | |||||
| 63 | 1.04 | 0.15 | 0.70 | 100 | 450 | |||||
| 80 | 1.25 | 0.18 | 0.70 | 105 | 485 | |||||
| 100 | 1.50 | 0.20 | 0.65 | 115 | 555 | |||||
| 125 | 1.80 | 0.24 | 0.65 | 135 | 660 | |||||
| 160 | 2.20 | 0.27 | 0.60 | 150 | 790 | |||||
| 200 | 2.60 | 0.33 | 0.60 | 190 | 940 | |||||
| 250 | 3.05 | 0.40 | 0.50 | 205 | 1095 | |||||
| 315 | 3.65 | 0.48 | 0.45 | 250 | 1255 | |||||
| 400 | 4.30 | 0.57 | 0.40 | 265 | 1375 | |||||
| 500 | 5.10 | 0.68 | 0.40 | 300 | 1680 | |||||
| 630 | 6.20 | 0.81 | 0.40 | 410 | 1850 | |||||
| 800 | 7.50 | 0.98 | 0.40 | 500 | 2260 | |||||
| 1000 | 10.30 | 1.15 | 0.30 | 4.5 | 510 | 2390 | ||||
| 1250 | 12.00 | 1.36 | 0.30 | 570 | 3370 | |||||
| 1600 | 14.50 | 1.64 | 0.30 | 635 | 3950 | |||||
| 2000 | 17.50 | 2.05 | 0.50 | 750 | 4715 | |||||
| 2500 | 21.20 | 2.50 | 0.40 | 800 | 5005 | |||||
Подробные фотографии
Применимые поля
Трансформатор распределения основного распределения широко используется в:
Промышленные энергетические системы: Терминалы распределения энергии для заводов, шахт и портов, устранение энергоэффективности и стабильности в сценариях с высокой нагрузкой.
Интеграция возобновляемой энергии: связанное с сетью оборудование для солнечных и ветряных ферм; Его дизайн с низким уровнем убытка максимизирует использование возобновляемой энергии.
Подразделение питания отдаленного района: Легкая стальная ламинированная нефтяная трансформатор Silicon Cransforms, подходит для горных или островных регионов со сложной местностью, в то время как его ламинированное ядро обеспечивает надежную доставку энергии.
Умная сетка модернизации: Совместим с интеллектуальными счетчиками и автоматизированными системами управления, отвечающим потребностям модернизации сетей IoT.
Руководство по установке
Следуйте этим шагам, чтобы установить Ламинированное трансформатор распределения ядра:
Неконтактная технология дозирования
Подготовка к фундаменту:
Убедитесь, что плоский сайт установки с зарезервированным пространством вентиляции (минимум 1 метр от стен).
Положите изолированную основу с сопротивлением заземления, меньше или равным 4 Ом.
Обработка оборудования:
Используйте вилочные погрузчики или краны, чтобы поместить трансформатор с ламинированным маслом silicon, нежно, избегая деформации ядра.
Осмотрите уплотнения на предмет целостности, чтобы предотвратить влажность или проникновение пыли во время транзита.
Электрические соединения:
Подключите высоковольтные (10 кВ) и низковольтные (400 В) клеммы на диаграммы подключения, обеспечивая плотные соединения.
Установите молниеносные аресты и устройства защиты от перегрузки, соответствующие локальным кодам электрической безопасности.
Ввод в эксплуатацию и тестирование:
Измерьте сопротивление изоляции (больше или равна 200 МОм) с мегометом перед энергией.
Проведите 1- Час теста без нагрузки, повышение температуры мониторинга и уровни шума (меньше или равен 55 дБ); Убедитесь, что не ненормальные вибрации или запахи.
Примечание безопасности: Всегда носите изолированную защитную передачу во время установки и избегайте прямого контакта с высоковольтными терминалами.
Почему мы выбираем?
Группа GNEE:
Глобальный эксперт по интеграции цепочки поставок трансформатора (2008 - присутствует)
Основанная в 2 0 08, GNEE Group перенесла пятнадцать лет глубокого выращивания отрасли, успешно превращаясь из регионального трейдера в глобальный эксперт по управлению цепочками поставок. В качестве пионера в интеграции цепочки сталелитейной промышленности, группа создала систему ценностей с полным циклом, которая охватывает закупки сырья, координацию производства, оптимизацию логистики и терминальные услуги, устанавливая инновационный оперативный эталон в глобальном секторе распределения трансформаторов. В эпоху промышленности 4.0 GNEE Group ускоряется к своей цели - стать глобальным интегратором промышленности трансформатора посредством цифровой реструктуризации и строительства цепочки зеленой цепочки поставок.
Сертификат сертификации SGS

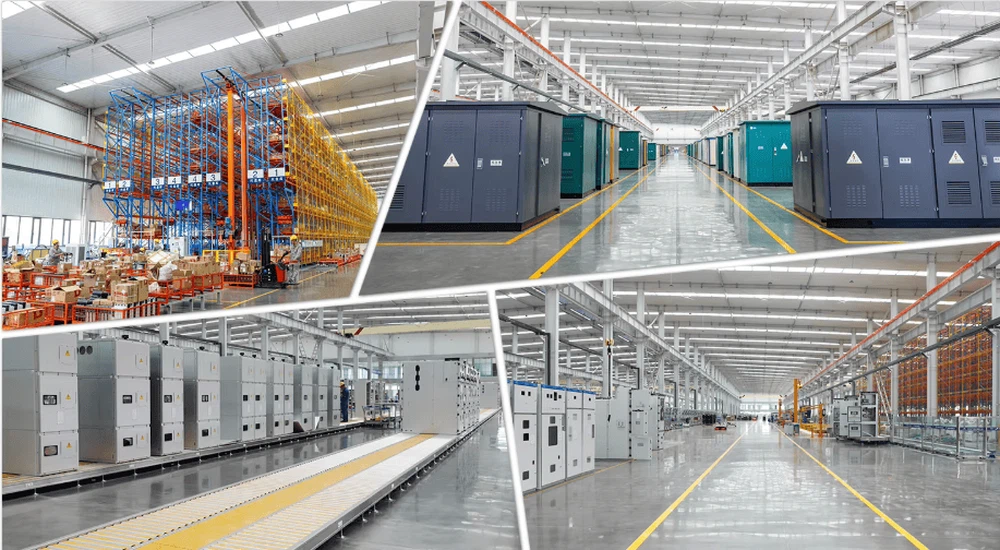

Производственная среда
Наша фабрика
Упаковка и доставка
Часто задаваемые вопросы
Q1: Как выбрать между нефтьми, сухими или аморфными сплавными трансформаторами на основе потребностей?
A: Трансформеры с нефтьми (например, 30-2500 kva/10 кВ, лишенные масла, трехфазной двойной подшивки):
Применимые сценарии: крупные фабрики, подстанции, высокое напряжение на открытом воздухе.
Преимущества: отличное рассеяние тепла для высоких нагрузок и высокотемпературных сред, но требует предосторожности по предотвращению пожаров и утечки масла.
Трансформаторы сухого типа (например, тип эпоксидной смолы, двойной подшивки сухого типа):
Применимые сценарии: внутренние установки (например, центры обработки данных, коммерческие здания), среда со строгими требованиями пожарной безопасности.
Преимущества: нет изоляционного масла, без загрязнения, низкий уровень шума, но требует вентиляции для рассеивания тепла.
Трансформеры аморфного сплава (например, аморфный сплав сухой тип):
Применимые сценарии: приложения на концерте сетки, сельский источник питания, энергоэффективные системы.
Преимущества: снижает потери без нагрузки более чем на 70%, более высокую эффективность, чем традиционные трансформаторы, идеально подходит для долгосрочных операций с низкой нагрузкой.
Q2: Какое оборудование подходит для трансформаторов выпрямителя (30-3200 тип выпрямителя KVA)?
A: спроектировано специально для оборудования для выпрямителя, например:
Гальванирующие линии, электролитические клетки.
Производство электролиза алюминия/меди.
DC моторные системы привода.
Особенности: Трехфазный вход, регулируемый выход постоянного напряжения. Примечание: гармонические нагрузки могут влиять на производительность трансформатора.
Q3: Каковы различия между сборными подстанциями (европейским стилем) и комбинированными трансформаторами (комбинированный тип)?
A: Сборные подстанции:
Высокая интеграция: включает в себя трансформаторы, шкафы с низким напряжением и защитные устройства, предварительно установленные в атмосферостойких/огнеустойчивых корпусах.
Применимые сценарии: быстро развертываемые наружные энергосистемы (например, временные строительные площадки, удаленные районы).
Комбинированные трансформаторы:
Функциональная интеграция: обычно объединяет трансформаторы, измерения и защитное оборудование для упрощения распределения энергии.
Применимые сценарии: центры распределения мощности для малых/средних заводов или коммерческих комплексов.
Q4: Каков метод регулировки напряжения для 30-2500 KVA двойного вмешательства безрегулируемых трансформаторов напряжения?
A: Неоплачиваемый тип: Фиксированное выходное напряжение, установленное на заводе (например, вход 10 кВ → 400 В); НЕТ Корректировки на месте.
Применимые сценарии: стабильные среды напряжения с минимальными колебаниями нагрузки (например, фиксированные производственные линии).
Для регулировки напряжения выберите трансформаторы, изменяющие TAP (настраиваемые).
Q5: Какова температурная стойкость и срок службы эпоксидных смол-листах-трансформаторов сухого типа?
A: Температурная сопротивление: класс F (155 градусов) или класс H (180 градусов), с перегрузкой до 1,5 раза мощности.
Срок службы: более 20 лет под нормальной работой, но требует регулярных проверок систем обмотки изоляции и охлаждения.
горячая этикетка : Трансформатор распределительного распределительного распределения 50 кВа/10 кВ, Китай, 50 кВА/10 кВ., бесперебойный источник питания (UPS) с распределительным трансформатором, Инженерия распределительного трансформатора, Процесс производства распределительного трансформатора, Фабрика распределительного трансформатора, Производственная линия распределительного трансформатора, Поставщик распределительного трансформатора
