Какова плотность тока в обмотках трансформатора сухого типа 75 кВА?

Какова плотность тока в обмотках трансформатора сухого типа 75 кВА?

Будучи ведущим поставщиком трансформаторов сухого типа 75 кВА, я часто сталкиваюсь с запросами о различных технических аспектах наших продуктов. Один из часто задаваемых вопросов - о плотности тока в обмотках трансформатора сухого типа 75 кВА. В этом сообщении я буду углубляться в концепцию плотности тока, его значение в дизайне трансформатора и то, как она относится к нашим трансформаторам сухого типа 75 кВА.

Понимание плотности тока

Плотность тока, обозначаемая символом «J», определяется как количество электрического тока, протекающего на единицу перекрестной площади проводника. Математически он выражается как (j = \ frac {i} {a}), где (i) является током, протекающим через проводник, а (a) - это площадь проводника поперечного разреза. Единица плотности тока составляет ампер на квадратный метр ((A/M^{2})) в системе SI, но в практических приложениях она часто выражается в (A/MM^{2}).

В контексте трансформатора обмотки являются проводниками, через которые течет ток. Плотность тока в обмотках играет решающую роль в определении производительности, эффективности и тепловых характеристик трансформатора.

Значение плотности тока в конструкции трансформатора

Тепловое управление

Одной из основных причин, по которой плотность тока важна в конструкции трансформатора, является его влияние на генерацию тепла. Когда ток протекает через проводник, тепло генерируется из -за сопротивления проводника. Согласно закону Джоула, власть рассеивается как тепло ((p)) определяется как (p = i^{2} r), где (r) является сопротивлением проводника. Поскольку (r = \ rho \ frac {l} {a}) ((\ rho) является удельным сопротивлением, (l) - длина проводника, а (a) - область поперечного разреза), мы можем переписать формулу рассеяния мощности с точки зрения плотности тока. Замену (i = ja) в (p = i^{2} r), мы получаем (p = (ja)^{2} \ rho \ frac {l} {a} = j^{2} \ rho la).

Когда плотность тока увеличивается, тепло, генерируемое на единицу объема проводника, также увеличивается. Чрезмерное тепло может привести к повышению температуры обмоток, что может вызвать деградацию изоляции, снижение срока службы трансформатора и даже отказа. Следовательно, необходимо выбрать соответствующую плотность тока, чтобы обеспечить повышение температуры обмотков в приемлемых пределах.

Эффективность

Плотность тока также влияет на эффективность трансформатора. Более высокая плотность тока означает более высокие потери сопротивления ((i^{2} r) потери) в обмотках, что снижает общую эффективность трансформатора. Выбирая оптимальную плотность тока, мы можем минимизировать эти потери и повысить эффективность трансформатора.

Стоимость и размер

Площадь поперечного сечения обмотков напрямую связана с плотностью тока. Более низкая плотность тока требует большей площади поперечного разреза проводника, которая увеличивает количество меди или алюминия, используемого в обмотках. Это, в свою очередь, увеличивает стоимость и размер трансформатора. С другой стороны, очень высокая плотность тока может привести к перегреву и другим проблемам производительности. Следовательно, при выборе плотности тока должно быть достигнуто баланс между стоимостью, размером и производительностью.

Плотность тока в трансформаторе сухого типа 75 кВА

Для трансформатора сухого типа 75 кВА плотность тока в обмотках обычно варьируется от 2 до 4 (A/MM^{2}). Точное значение зависит от нескольких факторов, включая тип изоляции, метод охлаждения и требования к конструкции трансформатора.

Тип изоляции

Трансформаторы сухого типа используют различные типы изоляционных материалов, такие как эпоксидная смола, NOMEX и т. Д. Каждый изоляционный материал имеет различный рейтинг температуры, который определяет максимально допустимое повышение температуры обмотков. Например, эпоксидная смола - литой сухой трансформаторы, как правило, могут переносить более высокие температуры по сравнению с некоторыми другими изоляционными материалами. В результате, немного более высокая плотность тока может использоваться при литой обмотках эпоксидной смолы - при условии, что система теплового управления предназначена для эффективного рассеивания тепла. Вы можете узнать больше о250 кВА 10 кВ эпоксидной смолы. Трансформатор типа - типна нашем сайте.

Метод охлаждения

Метод охлаждения также влияет на плотность тока. Трансформаторы сухого типа можно охлаждать с помощью натуральной конвекции воздуха (AN) или принудительного воздушного охлаждения (AF). В принудительном воздухе - охлаждаемых трансформаторах скорость теплопередачи выше, что обеспечивает более высокую плотность тока по сравнению с естественным - охлажденными трансформаторами.

Проектные требования

Проектные требования трансформатора, такие как эффективность, размер и стоимость, также играют роль в определении плотности тока. Если высокая эффективность является приоритетом, может быть выбрана более низкая плотность тока, чтобы уменьшить потери (i^{2} r). Если пространство ограничено, может использоваться более высокая плотность тока, но это должно быть сбалансировано с тепловыми требованиями и требованиями к производительности.

Как мы обеспечиваем оптимальную плотность тока в наших трансформаторах сухого типа 75 кВА

Как поставщик преобразователей сухого типа 75 кВА, мы предпринимаем несколько шагов, чтобы гарантировать, что плотность тока в обмотках является оптимальной.

Усовершенствованные инструменты дизайна

Мы используем Advanced Computer - Adid Design (CAD) и инструменты моделирования для моделирования электрического и теплового поведения трансформатора. Эти инструменты позволяют нам проанализировать текущее распределение в обмотках и прогнозировать повышение температуры в различных условиях работы. Регулируя площадь поперечного сечения проводников и другие параметры проектирования, мы можем оптимизировать плотность тока для удовлетворения требований производительности и надежности.

Высокие - качественные материалы

Мы поставляем высокие - качественные медные или алюминиевые дирижеры для наших обмоток. Эти материалы имеют низкое удельное сопротивление, которое помогает уменьшить потери (i^{2} r) и обеспечивает более эффективное использование плотности тока. Кроме того, мы используем высокопроизводительные материалы, которые могут противостоять повышению температуры, связанного с выбранной плотностью тока.

Строгое тестирование

До того, как трансформаторы будут отправлены нашим клиентам, они проходят строгие тестирование, чтобы обеспечить соответствие указанным стандартам производительности. Мы измеряем повышение температуры, эффективность и другие параметры в различных условиях нагрузки, чтобы убедиться, что плотность тока в обмотках находится в пределах приемлемого диапазона.

Другие связанные продукты

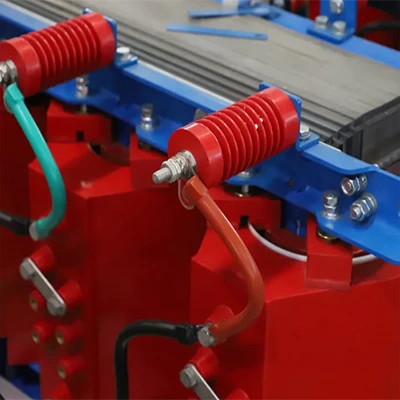

В дополнение к нашим трансформаторам сухого типа 75 кВА мы также предлагаем широкий спектр других трансформаторов сухого типа, таких какТрансформатор сухого типа 50 кВАи630 кВА - 0,4/0,4 кВ. Изоляция сухого типа трансформаторПолем Эти продукты разработаны с тем же вниманием к деталям и качеству, обеспечивая оптимальную плотность и производительность тока.

Заключение

Плотность тока в обмотках трансформатора сухого типа 75 кВА является критическим параметром, который влияет на производительность, эффективность и тепловые характеристики трансформатора. Понимая концепцию плотности тока и ее значение в конструкции трансформатора, мы можем выбрать соответствующую плотность тока, чтобы гарантировать, что трансформатор работает надежно и эффективно. Будучи поставщиком 75 кВА трансформаторов сухого типа, мы стремимся использовать расширенные инструменты проектирования, качественные материалы и строгие тестирование для оптимизации плотности тока в наших продуктах.

Если вы заинтересованы в наших трансформаторах сухого типа 75 кВА или любыми другими продуктами, пожалуйста, не стесняйтесь обращаться к нам для получения дополнительной информации и обсудить ваши конкретные требования. Мы с нетерпением ждем возможности служить вам и удовлетворить ваши потребности трансформатора.

Ссылки

• Гровер, FW (1946). Расчеты индуктивности: рабочие формулы и таблицы. Dover Publications.
• Westinghouse Electric Corporation. (1964). Справочник по электрической передаче и распределению. Westinghouse Electric Corporation.
• IEEE Std C57.12.01 - 2010. Стандартные общие требования IEEE для распределения сухого - типа и трансформаторов питания.
