Как большой силовой трансформатор справляется с перегрузкой?

Привет! Я поставщик больших силовых трансформаторов. Знаете, силовые трансформаторы — это сердце электрической сети. Они играют решающую роль в повышении или понижении напряжения для обеспечения эффективной передачи и распределения электроэнергии. Но что происходит, когда эти большие парни сталкиваются с перегрузкой? Именно об этом мы и поговорим сегодня.



Прежде всего, позвольте мне рассказать вам, что такое перегрузка. Перегрузка возникает, когда потребляемая мощность трансформатора превышает его номинальную мощность. Это может произойти по разным причинам. Может быть, из-за жары произошел внезапный всплеск энергопотребления, и все сразу включили кондиционеры. Или, возможно, в системе питания возникла неисправность, которая вызывает ненормальное увеличение нагрузки.



Итак, как большие силовые трансформаторы справляются с такими ситуациями перегрузки? Что ж, у них есть несколько хитростей в рукавах.



Одним из основных способов является их теплоемкость. Большие силовые трансформаторы проектируются с определенной тепловой инерцией. Это означает, что они могут выдерживать кратковременную перегрузку без немедленного повреждения. Обмотки и сердечник трансформатора могут поглощать лишнее тепло, выделяющееся в период перегрузки. Например, нашТрехфазный масляный силовой трансформатор мощностью 25 МВАизготовлен из высококачественных материалов, способных выдерживать определенную степень перегрева в течение короткого времени.



Масло в маслонаполненных трансформаторах также играет ключевую роль в этом процессе. Масло действует как охлаждающая жидкость и изолятор. Когда трансформатор перегружен и температура начинает повышаться, масло циркулирует вокруг обмоток и сердечника, поглощая тепло. Затем он передает это тепло радиатору или охлаждающим ребрам снаружи трансформатора. Радиатор помогает рассеивать тепло в окружающий воздух. Этот непрерывный процесс охлаждения помогает трансформатору сохранять прохладу даже при большой нагрузке.



Другой способ – через реле защиты. Это как стражи трансформера. Реле защиты постоянно контролируют электрические параметры трансформатора, такие как ток, напряжение и температура. Обнаружив перегрузку, они могут принять меры. Они могут либо отключить автоматический выключатель, чтобы изолировать трансформатор от энергосистемы и предотвратить дальнейшее повреждение. Или они могут послать сигнал тревоги, чтобы предупредить операторов. Например, в нашемПонижающий силовой трансформаторРеле защиты настроены на быстрое реагирование на любые признаки перегрузки.



Эффективные системы защиты и мониторинга могут предотвратить повреждение трансформатора, вызванное длительной перегрузкой.Истинный

Тепловые реле, датчики температуры и интеллектуальные системы мониторинга заблаговременно обнаруживают условия перегрузки и инициируют сигналы тревоги или защитные меры.



Теперь давайте поговорим о долговременной перегрузке. В то время как большие силовые трансформаторы могут выдерживать кратковременные перегрузки, долговременная перегрузка — это совсем другая история. Если трансформатор постоянно перегружен, это может привести к ускоренному старению изоляционных материалов. Тепло, выделяющееся во время перегрузки, может разрушить изоляцию, что может привести к короткому замыканию и, в конечном итоге, к выходу трансформатора из строя.



Контролируемая кратковременная перегрузка может быть приемлемой, тогда как длительная перегрузка является основной причиной преждевременного выхода из строя трансформатора.Истинный

Кратковременные перегрузки не могут превышать температурные пределы, но длительная перегрузка ускоряет старение изоляции и увеличивает риск отказа.



Чтобы справиться с длительной перегрузкой, нам может потребоваться модернизировать трансформатор или добавить в систему дополнительные трансформаторы. Например, если в определенной области наблюдается постоянный рост спроса на электроэнергию, добавлениеТрехфазный масляный распределительный трансформатор мощностью 50 кВАпоможет распределить нагрузку более равномерно.



В некоторых случаях мы также можем реализовать стратегии управления нагрузкой. Это может включать в себя перенос некоторых второстепенных нагрузок на часы непиковой нагрузки. Например, промышленные заказчики могут запланировать работу своего тяжелого оборудования на ночное время, когда общая потребность в электроэнергии ниже.



Как изоляция и старение реагируют на условия перегрузки?



Изоляция трансформатора рассчитана на работу в строгих температурных пределах, и перегрузка напрямую нарушает эти ограничения. Хотя трансформатор может продолжать работать электрически в условиях перегрузки, система изоляции бесшумно поглощает повреждения. То, как изоляция реагирует на перегрузку, в конечном итоге определяет скорость старения трансформатора, его надежность и оставшийся срок службы.



В условиях перегрузки изоляция трансформатора испытывает ускоренное термическое старение, потерю механической прочности, повышенное выделение влаги и снижение диэлектрических характеристик, что приводит к быстрому сокращению срока службы трансформатора.

Старение изоляции трансформатора ускоряется в геометрической прогрессии, когда условия перегрузки повышают рабочую температуру за пределы расчетных пределов.Истинный

Повышенная температура в горячей точке, вызванная перегрузкой, увеличивает химическую деградацию изоляционных материалов, сокращая срок службы.



Термический стресс как основной механизм старения

Старение изоляции в первую очередь обусловлено температурой.

В условиях перегрузки:

• Температура горячей точки обмотки резко возрастает
• Химические связи в целлюлозной изоляции разрушаются быстрее
• Скорость старения увеличивается экспоненциально, а не линейно.

Даже умеренные перегрузки, если они продолжаются, могут вызвать непропорциональное старение.



Реакция твердой изоляции на перегрузку

Бумажная и картонная изоляция очень чувствительна к температуре.

К эффектам перегрузки относятся:

• Потеря прочности на разрыв в целлюлозных волокнах
• Повышенная хрупкость и растрескивание.
• Снижение способности противостоять механическим и электрическим нагрузкам.
• После потери механической прочности изоляция не может восстановиться.



Деградация масла и ее взаимодействие со старением изоляции

Перегрузка ускоряет износ масла.

Ключевые воздействия:

• Более быстрое окисление и образование кислоты
• Повышенное количество осадка, блокирующего пути охлаждения.
• Повышенное содержание влаги, выделяемое стареющей бумагой

Деградированное масло еще больше снижает эффективность охлаждения и изоляции, создавая петлю обратной связи.



Выделение влаги и ослабление диэлектрической прочности

Термическое старение приводит к образованию воды в качестве побочного продукта.

Последствия включают в себя:

• Миграция влаги в твердую изоляцию
• Более низкая диэлектрическая прочность
• Более высокий риск частичного разряда и поломки
• Влага резко ухудшает характеристики изоляции при электрическом напряжении.



Старение в горячих точках в сравнении со средней температурой

Старение изоляции определяется температурой горячей точки, а не средними значениями.

Условия перегрузки вызывают:

• Локальный перегрев в областях обмотки
• Неравномерное старение всей системы изоляции
• Ранний отказ, вызванный самой слабой областью
• Трансформатор может выглядеть нормальным, в то время как критические горячие точки ухудшаются.



Кумулятивная и необратимая природа старения

Старение, вызванное перегрузкой, невозможно остановить.

Характеристики:

• Урон накапливается с течением времени
• Охлаждение или снижение нагрузки замедляют, но не обращают вспять старение
• Оставшаяся жизнь постоянно сокращается
• Это делает критически важным раннее управление перегрузкой.



Влияние на электрическую и механическую надежность

Старая изоляция снижает производительность системы.

Риски включают в себя:

Повышенная активность частичных разрядов

• Сниженная импульсная устойчивость и устойчивость к короткому замыканию.
• Более высокая вероятность катастрофических внутренних неисправностей.
• Старение изоляции является основным видом отказа трансформаторов.



Роль мониторинга в управлении старением изоляции

Современный мониторинг помогает обнаружить повреждения, вызванные перегрузкой.

Ключевые инструменты включают в себя:

• Датчики температуры горячей точки обмотки
• Анализ растворенных газов (ДГА)
• Мониторинг влаги в масле
• Тепловое моделирование и профилирование нагрузки
• Раннее обнаружение позволяет принять корректирующие меры до того, как произойдет серьезный ущерб.

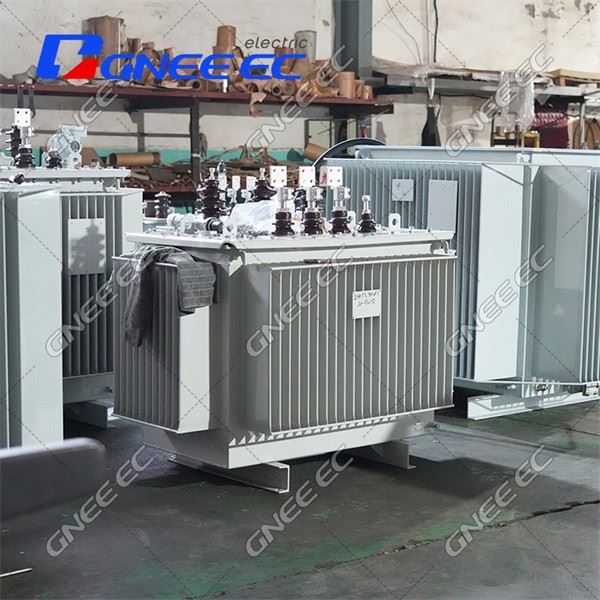

Как крупный поставщик силовых трансформаторов, мы также предлагаем индивидуальные решения. Например, нашПоставщик силовых трансформаторов GNEE EC 3000 кВАмогут быть адаптированы в соответствии с конкретными требованиями, включая лучшую способность выдерживать перегрузки. Мы используем передовые методы проектирования и высококачественные компоненты, чтобы наши трансформаторы могли работать в сложных ситуациях.



Тогда естьСиловой трансформатор 110кв66кв. Эти высоковольтные трансформаторы часто используются в крупномасштабной передаче электроэнергии. Они оснащены дополнительными функциями безопасности и улучшенными системами отвода тепла, чтобы выдерживать мощные нагрузки и потенциальные перегрузки, возникающие при передаче энергии на большие расстояния.



Если вы ищете мощный силовой трансформатор, будь то для небольшой распределительной сети или для крупной электростанции, мы предоставим вам все необходимое. Наши трансформаторы рассчитаны на длительный срок службы и могут выдерживать широкий диапазон условий эксплуатации, включая перегрузки.



Мы понимаем, что каждый проект уникален, поэтому предлагаем индивидуальное обслуживание. Наша команда экспертов может работать с вами, чтобы определить лучшее трансформаторное решение для ваших нужд. Мы учтем такие факторы, как ваша потребляемая мощность, среда, в которой будет установлен трансформатор, и ваш бюджет.



Если вы хотите узнать больше о нашей продукции или у вас есть вопросы о том, как наши трансформаторы выдерживают перегрузки, не стесняйтесь обращаться к нам. Мы всегда готовы помочь вам найти идеальный силовой трансформатор для вашего проекта. Независимо от того, являетесь ли вы коммунальным предприятием, промышленным объектом или владельцем коммерческого здания, мы можем предоставить вам надежные силовые трансформаторы, которые вам нужны.



Итак, если вы готовы сделать следующий шаг в своем проекте энергетической инфраструктуры, давайте поговорим. Мы готовы обсудить, как мы можем удовлетворить ваши требования к силовым трансформаторам и обеспечить бесперебойное и эффективное электроснабжение.



Запросить цену





Часто задаваемые вопросы

В1: Что означает перегрузка трансформатора?

Перегрузка трансформатора возникает, когда в течение определенного периода времени трансформатор пропускает ток, превышающий его номинальную мощность. Это может произойти из-за пиковой нагрузки, непредвиденных ситуаций в системе, временных сбоев или неожиданного роста нагрузки.

В большинстве случаев перегрузка не приводит к немедленному выходу из строя, но увеличивает тепловое напряжение, ускоряет старение изоляции и повышает риск долгосрочного повреждения, если ее не контролировать должным образом.



Вопрос 2: Как трансформатор физически реагирует на перегрузку?

При перегрузке трансформатор реагирует в первую очередь увеличением температуры:

Ток обмотки увеличивается → выше потери в меди (I²R)

Дополнительный нагрев повышает температуру обмотки и масла.

Изоляция испытывает большую термическую нагрузку

Поскольку трансформаторы имеют тепловую массу, повышение температуры не происходит мгновенно. Эта тепловая инерция допускает кратковременные перегрузки без немедленного повреждения при условии, что не превышены температурные пределы.



Вопрос 3. Могут ли трансформаторы безопасно работать в условиях перегрузки?

Да, трансформаторы рассчитаны на кратковременные перегрузки в контролируемых условиях. Отраслевые стандарты, такие как IEC и IEEE, определяют допустимые пределы перегрузки на основе:

Температура окружающей среды

Метод охлаждения

Начальный уровень нагрузки

Термический класс изоляции

Например, трансформатор может работать при 120–150 % номинальной нагрузки в течение ограниченного периода времени, если охлаждение достаточное, а температура остается в допустимых пределах.



Вопрос 4: Каковы долгосрочные последствия повторяющихся перегрузок?

Многократные или длительные перегрузки значительно ускоряют старение трансформатора. Наиболее критическое влияние оказывается на срок службы изоляции, который уменьшается примерно вдвое при каждом повышении температуры в горячей точке на 6–8°C.

Долгосрочные эффекты включают в себя:

Сниженная прочность изоляции

Повышенный риск внутренних неисправностей

Более высокие требования к техническому обслуживанию

Сокращенный срок службы

Хотя трансформатор может продолжать работать, оставшийся срок его службы сокращается.



Вопрос 5: Как системы охлаждения влияют на перегрузочную способность?

Системы охлаждения играют важную роль в реагировании на перегрузку:

Трансформаторы с принудительным охлаждением (ОНАФ, ОФАФ, AF) выдерживают более высокие перегрузки.

Дополнительные вентиляторы или насосы помогают ограничить повышение температуры.

Многоступенчатое охлаждение позволяет временно увеличить производительность.

Если системы охлаждения выходят из строя или недостаточны, то устойчивость к перегрузкам резко падает, что увеличивает риск повреждения.



Вопрос 6: Как контролируется и контролируется перегрузка трансформатора?

В современных трансформаторах используются системы мониторинга для управления условиями перегрузки, в том числе:

Датчики температуры верхней точки масла и обмотки

Мониторинг тока нагрузки

Тепловые модели и сигнализация

Автоматический контроль охлаждения

Защитные реле могут выдавать предупреждения, инициировать сброс нагрузки или отключать трансформатор в случае превышения температурных пределов.



Вопрос 7: Какие стандарты регулируют поведение трансформатора при перегрузке?

Перегрузка трансформатора регулируется международными стандартами, в том числе:

МЭК 60076-7 – Руководство по загрузке масляных трансформаторов.

IEEE C57.91 – Руководство по нагрузке трансформаторов с минеральным маслом

Эти стандарты определяют температурные пределы, допустимую продолжительность перегрузки и методы расчета, позволяющие сбалансировать надежность и срок службы активов.



Вопрос 8. Каковы наилучшие методы управления перегрузками трансформатора?

Лучшие практики включают:

Проектирование трансформаторов с реалистичным прогнозом нагрузки

Поддержание систем охлаждения в оптимальном состоянии

Использование мониторинга температуры и нагрузки в реальном времени

Ограничение продолжительности и частоты перегрузки

Планирование своевременного обновления мощностей или параллельной работы

Правильное управление перегрузкой обеспечивает надежность при максимальном использовании трансформатора.





Ссылки

• Электроэнергетические системы: анализ и контроль, Клаудио А. Каньисарес
• Защита энергосистемы и распределительное устройство от JC Das
